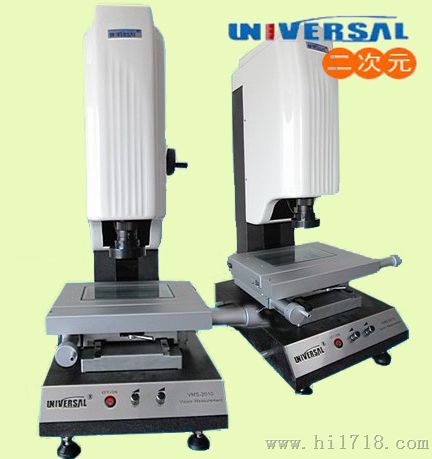

璧山二次元影像仪

二次元影像测量仪中的手动影像测量仪主要以二维测量为主，包括点、线、圆、矩形等几何元素和零件的长度、角度、轮廓、外形、表面形状等。
二次元影像测量仪|手动影像测量仪用途 ：
仪器适用于以二维测量为主，包括点、线、圆、矩形等几何元素和零件的长度、角度、轮廓、外形、表面形状等，增加探针可实现三维测量。
二次元影像测量仪|手动影像测量仪特征 ：
1、采用天然花岗石底坐和立柱，稳定性强，硬度高，不易变形；
2、采用高精度滚动导轨，提高机器稳定性，长时间工作也能保持精度；
3、工作台使用无牙光杆和磨擦传动；
4、环形LED冷光源，使用寿命长，测量时不会产生热变形；
5、光学系统品质优良，影像明亮清晰，图像还原性好；
6、三轴采用日本松下伺服电机传动。

手动影像测量仪|二次元影像测量仪技术参数 ：
手动影像测量仪2010
测量行程(X.Y.Z)：200×100×150mm
玻璃载物台承重：25KG
物镜工作距离：90mm
物镜放大倍率：0.7X—4.5X(手动型2010 3020 4030) 0.7X—5.0X（手动型5040）
目镜放大倍率：0.5X（可选配1X,2X）
光栅尺分辨率：0.001mm
X、Y线性精度：3+L/200μm (L为被测长度)
重复测量精度：≤±0.003mm
应用软件：ASIDA VMM3.0D测量软件（简、繁、英）
手动影像测量仪3020
测量行程(X.Y.Z)：300×200×150mm
玻璃载物台承重：25KG
物镜工作距离：90mm2
物镜放大倍率：0.7X—4.5X(手动型2010 3020 4030) 0.7X—5.0X（手动型5040）
目镜放大倍率：0.5X（可选配1X,2X）
光栅尺分辨率：0.001mm
X、Y线性精度：3+L/200μm (L为被测长度)
重复测量精度：≤±0.003mm
应用软件：ASIDA VMM3.0D测量软件（简、繁、英）
手动影像测量仪4030
测量行程(X.Y.Z)：400×300×200mm
玻璃载物台承重：25KG
物镜工作距离：90mm
物镜放大倍率：0.7X—4.5X(手动型2010 3020 4030) 0.7X—5.0X（手动型5040）
目镜放大倍率：0.5X（可选配1X,2X）
光栅尺分辨率：0.001mm
X、Y线性精度：3+L/200μm (L为被测长度)
重复测量精度：≤±0.003mm
应用软件：ASIDA VMM3.0D测量软件（简、繁、英）
手动影像测量仪5040
测量行程(X.Y.Z)：500×400×200mm
玻璃载物台承重：25KG
物镜工作距离：90mm
物镜放大倍率：0.7X—4.5X(手动型2010 3020 4030) 0.7X—5.0X（手动型5040）
目镜放大倍率：0.5X（可选配1X,2X）
光栅尺分辨率：0.001mm
X、Y线性精度：3+L/200μm (L为被测长度)
重复测量精度：≤±0.003mm
应用软件：ASIDA VMM3.0D测量软件（简、繁、英）
手动影像测量仪1510
测量行程(X.Y.Z)：150×100×100mm
玻璃载物台承重：25KG
物镜工作距离：90mm
物镜放大倍率：0.7X—4.5X(手动型2010 3020 4030) 0.7X—5.0X（手动型5040）
目镜放大倍率：0.5X（可选配1X,2X）
光栅尺分辨率：0.001mm
X、Y线性精度：3+L/200μm (L为被测长度)
重复测量精度：≤±0.003mm
应用软件：ASIDA VMM3.0D测量软件（简、繁、英）
