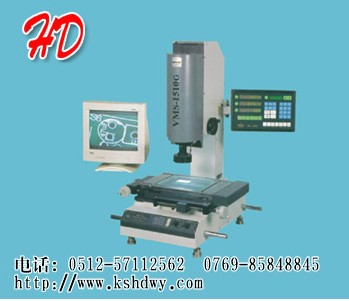

产品功能及用途
该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表塑料等行业被广泛使用。
产品特点
仪器采用CCD摄像机、变焦物镜十字线发生器作为测量瞄准系统：由二坐标工作台、光栅尺与DC-3000电箱组成数字测量及数据，处理系统；仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS232界面，与电脑连接后，采用专门测量软件M2D可对测绘图形进行处理与输出。
|
技术说明与规格参数 |
|
仪器型号 |
VMS-1510G |
VIMS-2010G |
VMS-2515G |
VMS-3020G |
VMS-4030G |
|
工
作
台
(mm) |
金属台尺寸 |
354×228 |
404×228 |
450×280 |
500×300 |
606×466 |
|
玻璃台尺寸 |
210×160 |
260×160 |
306×196 |
350×280 |
450×350 |
|
运动行程 |
150×100 |
200×100 |
250×150 |
300×200 |
400×300 |
|
仪器重量（KG） |
100 |
110 |
120 |
140 |
240 |
|
外形尺寸(mm) |
长756×宽540×高860 |
长670×宽660×高950 |
720×950×1020 |
|
Z轴升降行程：150（mm） |
工作距离：180（mm） |
|
X、Y、Z数显解析度：0.001mm |
X、Y坐标值误差：≤（3+L/75）um |
|
影像系统 |
摄像机：彩色1/3” CCD摄像机 双焦物镜倍率：0.7~4.5X |
|
电视总倍率：40~255X |
|
物方视场：7~1.1mm |
|
电源 |
200V（AC） 50Hz 30W |
测量与瞄准
系统 |
订货号 |
VMS-F/I（标配） |
VMS-F/II（标配） |
VMS-F/III（标配） |
VMS-F/IV（选配） |
|
规格 |
基本型 |
VF标准型 |
快捷型 |
VF增强型 |
|
配置 |
USB-301 十字线发生器 M2D-IMG USB-301 十字线发生器M2D-IMG
M2D-IMG Dc3000 17”显示器 M2D-AT Dc5000 17”显示器 |
|
说明 |
客户自配电脑 客户无须配电脑 客户自配电脑 客户无须配电脑
便可快速简易测量 便可快速简易测量 |
|
测量仪器选配件 |
|
仪器配件 |
|
0.5X镜筒（选配） |
工作距离 |
|
双焦镜 |
0.7X~4.5X |
0.7X~4.5X |
（mm） |
|
附加镜 |
视频倍率 |
物方视场（mm） |
视频倍率 |
物方视场（mm） |
|
|
0.5X(选) |
20X~128X |
14~2.2 |
10X~65X |
28~4.4 |
189 |
|
标配 |
40X~255X |
7~1.1 |
20X~130X |
14~2.2 |
108 |
|
2X（选） |
80X~510X |
3.5~0.6 |
40X~260X |
7~1.1 |
38 |
建议放<
