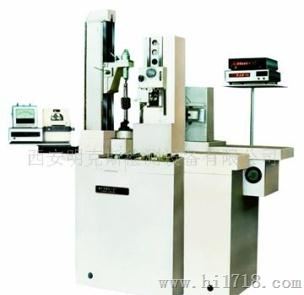

滚刀螺旋线测量仪3802型

品牌

明克斯

型号

3802

滚刀螺旋线测量仪3802型

A.用途： 本仪器是专门用于测量齿轮滚刀、蜗轮滚刀以及花键滚刀的切削刃螺旋线误差和圆柱蜗杆导程误差的测量仪。特别用于大量生产滚刀和使用滚刀的车间检查站。 B.特点： 1、测量精度高：采用全新的机械展成原理及结构，全部运动部件都在无滑动的预加过盈的淬硬滚动支承中工作。
2、调整快速方便：采用了我厂的“快速封闭调整法”原理，用光栅数显装置来调整传动链杆导尺的倾斜角度。
3、测量效率高：在测量过程中，工件由电机驱动。当测头接近切削刃时测量速度变慢，而当测头离开切削刃时速度自动加快。
4、连续测量可达6转当超过6转时，可采用分两段测量的方法，衔接良好，操作方便。
5、电子测量记录系统：测量结果便于保存与工艺分析。
6、装卡工作方便，占地面积小，价格便宜。 C.技术规格： 可测滚刀模数：1～10mm
可测滚刀外径：50-200mm
可测螺旋线导程：32mm
连续测量转数：6转
上下距离：30～500mm
记录放大倍数：200X,500X,1000X
仪器净重： 1000kg
仪器毛重：1350kg
主机外形尺寸：1700mm×880mm×1900mm
包装外形尺寸：1800mm×1260mm×2080mm D.成套仪器包括 测量主机..............................1台
电子测量记录系统...................... 1套
光栅数显表........................... 2个 E.标准附件： 大号带动器及卡箍..................... 1套
小号带动器及卡箍.......................1套
测头(φ1,φ1.5,φ3,φ5).......... 各2件(共8件)
记录纸.............................10卷
记录笔..............................5支
保险丝管.......................... 15只
