表面轮廓测量仪

A.用途：

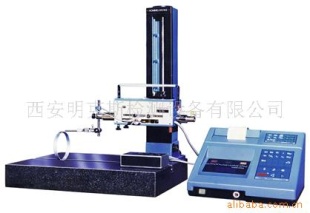

林克斯－霍美尔(LINKS-HOMMEL)T200型表面轮廓测量仪是哈尔滨量具刃具集团有限责任公司与德国霍美尔公司合作生产的表面轮廓测量仪器。 T2000型适用于在科研试验室和工厂计量室对工件表面进行测试和分析。 T2000型与轮廓测量装置（PM-2000）和轮廓绘图仪（PLOTTER）联用还可对表面形状进行测试和分析。

B.特点：

一台仪器即可满足对表面微观与宏观几何形貌进行研究的需要。测量精度高，技术性能优良，使用范围广泛，操作简便。

C1.粗糙度测量系统的主要技术性能：
仪器精度:4772-1级(误差不超过±5%)
测量范围:触针位移：±2/±20/±200μm
         Ra:0.2/2/20μm 　
         Rt:4/40/400μm
分辨力:0.001/0.01μm
取样长度:0.025/0.08/0.25/0.8/2.5/8mm
评定长度:0.4/1.25/4.0/12.5/40mm
评定参数:Ra,RzlSO,RzDIN,Rmax
         Rt,Rq,R3z,NR,tp,Rk,Wt,Pt,tp曲线等
传感器滑行速度:

测量0.05/0.15/0.5mm/s
返回2mm/s传感器原理:电感式
传感器触针针尖半径:5μm
传感器触针测力:0.8mN
驱动箱(LV100)行程:100mm
驱动箱(LV100)基准的直线性:1.5μm/100mm
测量结果的输出方式:液晶屏显示器－84×32点阵
打印：自动打印测量条件、参数值和图形
公差显示器：大型红、绿、黄色指示灯
仪器的操作方式:测量：按选定的测量条件进行测量
调整：显示触针位置和电零位的偏移量
编程：通过键盘选择测量条件和测量内容
轮廓输出:P.W.R
轮廓的垂直放大比:

手动方式：100，200，500，1000 2000，
5000，10000，20000，50000，100000

自动方式：测量时在100-100000内自动选择

轮廓的水平放大比:10，20，40，50，100，200，500

打印纸:纸型：热敏；纸宽：72mm

电源：交流100/120/220/240V ±10%

工作温度:5℃-40℃，相对湿度85%

C2.轮廓测量系统的主要技术性能：

测量范围:2/4/10/20mm
测杆长度:150mm
测针长度:22mm
针尖角度:.11°
针尖圆弧半径:25μm
测量力调整范围:0.02-0.06N
测量表面允许升角:.上升77 °/下降88°
传感器原理:电感式
绘图纸尺寸:A3
绘图笔:6色
分辨力:1.5μm
垂直放大比:1-200倍
水平放大比;1-200倍
绘图精度:水平0.2%
垂直:0.8%
