3194马达/谐波测试分析仪/日本日置3194马达/谐波测试分析仪的详细说明
日置马达/谐波测试分析仪3194/3194马达/谐波测试分析仪/分析仪3194
马达/谐波测试分析仪 3194分析设备扩展至马达评估
「高次谐波分析」3000次

最适用于变频马达的性能评估和家电用品的高谐波解析

安装选件的外部信号输入单元96013-01，可输入变频器装置评价必不可少的扭矩与转数,从而构成测量系统。

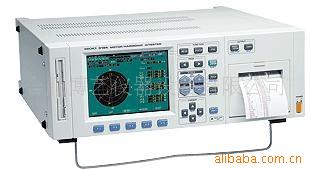

马达/谐波测试分析仪 3194

马达/谐波测试分析仪 3194基本参数

接线方式 单相二线至三相四线（使用不同输入单元）

测量项目 （当选用9600，9601，9602时）

电压，电流，电压/电流峰值，有功/视在/无功功率，相位角，频率，电流/功率累积，效率，负载率，功率因数

谐波（3000次），波形

（使用9603-01选件，输入端口要与应变规型转矩传感器配合使用）

电压，转矩，RPM，频率，马达输出

测量量程 电压：6.0000V～1.0000kV，(根据输入单元而定)

电流：200.00mA～500.00A，(根据输入单元而定)

功率：根据电压和电流的输入单元的组合而定

积分量程 0 to ±999999 TAh/ TWh, (积分时间至10000小时)

基本精度

使用9600～9602输入单元 ±0.1 % rdg. ±0.1 % f.s. (电压，电流，功率，在45～66Hz)

注：当9270～9272，与9277～9279同时使用时，结果精度是上述这些钳式传感器精度的和

频率特性 使用9600：DC，0.5Hz～1MHz

使用9601: 5Hz～100kHz

使用9602: DC 0.5Hz～200kHz（视测量钳精度）

信号输出 模拟电平：电压，电流，有功功率，5V DC f.s.

波形监测：电压，电流，1V rms f.s.

D/A输出：任意选择8个项目的输出，DC±5V f.s.

其他功能 6.4英寸TFT彩色液晶显示幕，GP-IB/RS-232C接口 扫描，平均，FDD，真有效值/平均值整流

电源供应 100/ 120/ 200/ 230 V AC (自动切换), 50/60 Hz

体积及重量 430宽×150高×370厚mm，15kg（含所有选件）

附件 电源线（1）
