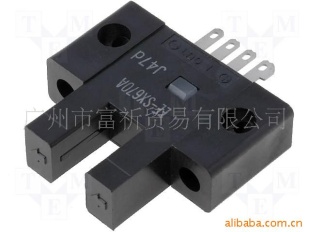

欧姆龙EE-SX670

品牌	OMRON/欧姆龙	型号	EE-SX670/EE-SX671/EE-SX672/EE-SX673A
种类	磁敏	材料	混合物
材料物理性质	磁性材料	制作工艺	集成
输出信号	开关型



广州富祈科技发展有限公司

   黄彦杰先生 （经理）

• 电    话： 86 020 87575891
• 移动电话： 13560105959
• 传    真： 86 020 87575787
• 地    址： 中国 广东 广州市天河区 广州市天河北路450号天兴阁1804室
• 邮    编： 510660
• 公司主页：http://www.gzfqgk.com.cn

额定值 / 性能

---

型号 项目	种类	标准型	L型	T型	紧密安装型
	NPN	EE-SX670  EE-SX670A  EE-SX470	EE-SX671  EE-SX671A  EE-SX471	EE-SX672  EE-SX672A  EE-SX472	EE-SX673  EE-SX673A  EE-SX473	EE-SX674  EE-SX674A  EE-SX474
	PNP	EE-SX670P  EE-SX670R  EE-SX470P	EE-SX671P  EE-SX671R  EE-SX471P	EE-SX672P  EE-SX672R  EE-SX472P	EE-SX673P  EE-SX673R  EE-SX473P	EE-SX674P  EE-SX674R  EE-SX474P
检测距离		5mm(凹槽宽度)
标准检测距离		不透明体 2×0.8mm以上
应差距离		0.025mm
光源(发光波长)		GaAs红外发光二级管（940nm）
显示灯*1		如光时灯亮（红色）（A型、R型为遮光时灯亮）
电源电压		DC5～24V±10% 脉动（p-p） 10%以下
消耗电流		35mA以下（NPN型）、30mA以下（PNP型）
控制输出		NPN型:NPN集电极开路输出 DC5～24V 100mA以下        残留电压0.8V以下（负载电流100mA时）残留电压0.4V以下（负载电流40mA时）  PNP型：PNP集电极开路输出DC5～24V 50mA以下  残留电压1.3V以下（负载电流50mA时）
应答频率* 2		1kHz以上（平均值：3kHz）
使用环境照度		受光面照度 荧光灯1,000lx以下
环境温度		动作时：－25～＋55℃ 保存时：－30～＋80℃ （不结冰）
环境湿度		动作时：5～85%RH 保存时： 5～95%RH （不结露）
振动(耐久)		20～2,000Hz （加速度100m/s2 ）  复振幅1.5mm X、Y、Z各方向 2h(4min周期)
冲击(耐久)		500m/s2 X、Y、Z各方向 3次
保护构造		IEC规格 IP50
连接方式		接插件式（能直接插焊）
质量（捆包状态）		约3.1g	约3g	约2.4g	约2.3g	约3g
材质	外壳	聚碳酸酯
	保护罩
	投.受光部

*1. GaP红色LED(发光波长690nm)
*2. 应答频率的测定为旋转右图圆板时的值。
