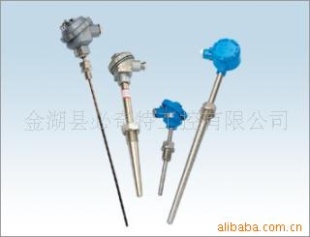

SBW系列温度变送器

品牌	必奇特	型号	SBW
类型	电阻式	输出信号	数字型
种类	温度

SBW系列热电偶，热电阻温度变送器是DDZ- S系列仪表中的现场安装式温度变送器单元。它采用二限制传送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电偶、热电阻信号变换成与输入信号或与温度信号成线性的4～20mA的输出信号。

  变送器可以安装于热电偶，热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

  采用硅橡胶密封结构、因此耐振、耐湿、适合在恶劣现场环境中安装使用。

  现场安装于热电偶、热电阻的接线盒内，直接输出4～20mA，这样既省去昂贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。

  变送器具有输入端开路指示功能，热电偶温度变送器具有冷端温度自动补偿功能。

  精度高、功耗低，使用环境温度范围宽，工作稳定可靠。

  应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装在检测设备中。

主要技术指标

  输入: 热电偶 K型、E型、B型、S型、T型、J型、N型

  热电阻 Pt100Cu100Cu50(三线制或四线制)

  输出:在量程范围内输出4～20mA直流信号。与热电偶输入的毫伏信号成线性;与热电阻的输入电阻信号成线性。或与温度信号成线性。

●隔离温度变送器，输入与输出相隔离，隔离电压为0.5KV增加抗共模干扰能力，更适合计算机联网使用。

基本误差:*±0.5％F·S

传送方式:二线制

显示方式:(数显型)LCD四位显示，热电偶开路时显示E……标志且输出大于20mA。

工作电源:变送器工作电源电压12V， 35V，额定工作电压24V。

负载: 极限负载电阻按下式计算:

R_L(max)=50(Vmin-12)

(即24V时,负载电阻可在0～600Ω范围内选择用) 额定负载250Ω。

正常工作环境:

a)环境温度 -25℃～80℃(常规型)  -20℃～70℃(数显型)

b)相对湿度5％～95％

c)机械振动f≤50Hz,振幅<0.15mm

d)周围空气中不含有对铬、镍镀层、有色金属及其它合金起腐蚀作用的介质。

  环境温度影晌:≤0.05/1℃

注:“*”用户有特殊需要,可提供允许误差为±0.2％ 的协议产品
