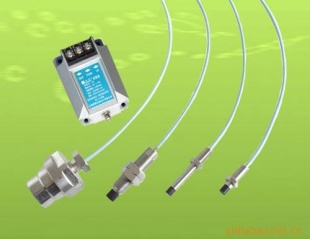

供应优质蓝德温度传感器
- 价 格：
- 电议
- 型 号：
- WRN.E.K WZPPT100
产品介绍
供应优质蓝德温度传感器
| 品牌 | 蓝德、上仪 | 型号 | WRN.E.K WZPPT100 |
| 种类 | 温度 | 材料 | 金属 |
| 材料物理性质 | 绝缘体 | 材料晶体结构 | 非晶 |
| 制作工艺 | 温度传感器 | 输出信号 | 数字型 |
| 防护等级 | A级 | 线性度 | ≤0.2（%F.S.）（%F.S.） |
| 迟滞 | ≤0.2（%F.S.）（%F.S.） | 重复性 | ≤0.2（%F.S.）（%F.S.） |
| 灵敏度 | ≥1 |
产品详细介绍：磁电式转速传感器是针对测速齿轮而设计的
使用温度传感器为 PT100,这是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至 650℃ 的范围.本电路选择其工作在 -19℃ 至 500℃ 范围.
整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.
前置放大部分原理图如下:
工作原理:
传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.
按照 PT100 的参数,其在 0℃ 到 500℃ 的区间内,电阻值为 100 至 280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：
温度 ℃ | PT100 阻值 Ω | 传感两端电压 mV |
0 | 100.00 | 124.38 |
1 | 100.39 | 124.8 |
50 | 119.40 | 147.79 |
100 | 138.51 | 170.64 |
150 | 157.33 | 192.93 |
200 | 175.86 | 214.68 |
250 | 194.10 | 235.90 |
