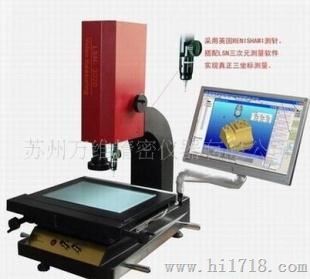

经济型三次元影像测量仪

品牌	LSN	型号	3020/4030
类型	接触式三坐标测量机	定位精度	0.002（mm）

3D功能

标准功能：

1、完整的三坐标测量功能：可测量工件之角度、R角、高度、球、圆柱、圆锥、两面之平行度、垂直度、同轴度、同心度等等三维尺寸及行位公差。2、图形可输入到AutoCAD成为工程图3、AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别4、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比5、可以在鸟瞰的全图中进行标注尺寸6、自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差7、自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差8、自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该位置的Ｘ、Ｙ坐标位置　9、坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置10、专利取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式11、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）12、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似13、标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等14、自动取线、取圆：无须人工取线或圆在某一范围内用软件可自动捕捉到最精准的线和圆15、spc资料转换（制程能力分析）：能将测量之资料输出至Excel中进行分析
