LWQ-D温压补偿型涡轮流量计
- 价 格：
- 电议
- 型 号：
- LWQ-D

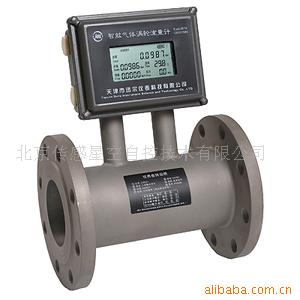

LWQ-D温压补偿型涡轮流量计
| 品牌 | 传感星空 | 型号 | LWQ-D |
| 种类 | 流量 | 材料 | 金属 |
| 材料物理性质 | 导体 | 材料晶体结构 | 多晶 |
| 制作工艺 | 薄膜 | 输出信号 | 模拟型 |
| 防护等级 | IP67 | 线性度 | 1.0（%F.S.） |
| 迟滞 | 0.,1（%F.S.） | 重复性 | 0.1（%F.S.） |
| 灵敏度 | 1000 | 漂移 | 0.1 |
| 分辨率 | 0.001 |
仪表产品：LWQ-D 温压补偿型气体涡轮流量计 | ||
仪表材质：不锈钢 | ||
精度： ±1.5%R、±1.0%R | ||
重复性： 0.05%～0.2% | ||
防爆等级：ExdIIBT6 | ||
信号输出：脉冲、4-20mA、RS485、IC卡信号等 | ||
现场显示： 带þ 不带□ | ||
| ||
|
| 【资料下载】 |
详细资料
一、概述
LWQ-D型气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》标准检验合格，防爆标志为ExdⅡBT6(隔爆型)、ExiaⅡCT6（本安型）。 适用于含有ⅡA、ⅡB、ⅡC类T1～T6温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。
该系列流量计采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，通过微处理单元对由温度和压力检测模拟通道、流量传感器通道采集的信号按照气态方程进行温度压力补偿，自动进行压缩因子修正，在液晶显示器将全部数据（瞬时流量、日累积流量、总累积流量、温度、压力、时间、日期、电池电量）直观的显示出来，并可输出工况、标况脉冲信号、4-20mA、RS485、IC卡信号等多种通讯信号。仪表采用内置锂电池和外供24VDC双供电方式，当用户不需要任何信号输出功能时可不用对仪表24VDC外供电，仪表自动切换到内置锂电池供电，电池电量可连续工作3年以上。该类涡轮流量计为防爆产品，防爆等级为：ExdIIBT6。
二、产品特点
n 优质合金涡轮，具有更高的稳流和耐腐蚀作用
n 进口优质专用轴承，使用寿命长
n 计量室与通气室隔绝，保证了仪表的安全性
n 可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值
n 流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h
n 智能化仪表系数多点非线性修正
n 内置式压力、温度传感器，安全性能高、结构紧凑、外形美观
n 仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65
n 系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上
n 仪表系数、累计流量值掉电十年不丢
三、技术参数：
1．基本参数：表1
仪表口径及连接方式 | 25、40、50、80、100、150、200、250采用法兰连接 |
25、40可采用螺纹连接 | |
精度等级 | ±1.5%R、±1%R |
量程比 | 1:10；1:20；1:30 |
显示方式 | 宽屏显示器同时显示瞬时流量、日累积流量、总累积流量、温度、压力、时间、日期、电池电量 |
仪表材质 | 表体：304不锈钢；叶轮：防腐ABS或优质铝合金；显示器：铸铝 |
温度、压力传感器 | 内置 |
被测介质温度（℃） | -30℃～+80℃ |
环境条件 | 介质温度：-30℃～+80℃，相对湿度5％～90％，大气压力86～106Kpa |
通讯信号 | 三线制工况脉冲、三线制标况脉冲、三线制4-20mA、RS485协议、IC卡信号 |
供电电源 | 内置锂电池、外供24VDC双供电 |
传输距离 | ≤1000m |
信号线接口 | 内螺纹M20×1.5 |
防爆等级 | ExdIIBT6 |
防护等级 | IP65 |
2.测量范围及工作压力：表2（注：表2所示测量范围均为工作状态下流量范围）
型号规格 | 公称通径（mm） | 流量范围（m3/h） | 始动流量（m3/h） | 工作压力（MPa） | 安装形式 |
LWQ-25A | 25（1"） | 0.7-7 | 0.6 | 4.0 | 法兰（螺纹） |
LWQ-25B | 1.5-15 | 1.0 | 4.0 | ||
LWQ-25C | 3-30 | 2.0 | 4.0 | ||
LWQ-40A | 40（1.5"） | 4-40 | 2.5 | 4.0 | 法兰（螺纹） |
LWQ-40B | 8-80 | 3 | 4.0 | ||
LWQ-50A | 50（2"） | 10-100 | 3.5 | 4.0
