电力远动规约分析仪

简单介绍

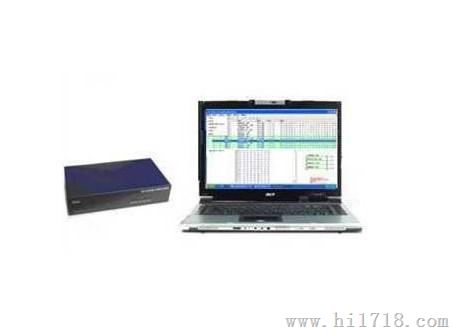

TS7000 电力远动规约分析仪是一款功能非常强大的电力规约分析设备，它支持串行及网络多种连接方式,全面详尽的解析电力规约报文内容，该设备可同时监测上、下行报 文，查看并使用不同规约的多个通道的从站上发出的遥测、遥信、电量等生数据，并记录遥测、遥信报警信号，可模拟主站、模拟从站进行各种智能设备仿真。

电力远动规约分析仪的详细介绍

1 支持的电气接口

?。???? 双路RS-232数字接口（全双工）、四线模拟通道4W&EM。

?.?????? 10M/100M以太网接口（RJ45）。
?????? .?????? 串口监听。

2 支持规约

.?????? 丰富的规约库，现已支持：支持部颁CDT、南瑞DISA、DNP3.0、IEC870-5-101、IEC870-5-103、IEC870-5-104、SC1801等；以及无规约测试

.????? *可以选择以上一种规约同时进行模拟主站、子站进行闭环通信，在不需要影响正常通信的调度系统的情况下就能够快速地熟悉远动规约的通信流程，或者深入学习规约等。?

3 通道监听

.??????? 可以长时间在线监听通道数据，采用分页技术显示/存储报文数据，在线时间只受硬盘空间的限制。

.?????? 监听过程采用被动式接收通道数据，不会对实际运行系统的通信安全造成影响。

.??????? 可同时监听通道上、下行报文，以不同颜色和不同方向的箭头作为区分标志，并显示报文的收发时间，方便报文数据查询及通信故障源的追溯。

.??????? 可以设置遥测信息点的突变死区，自动形成事件记录，可快速查找突变信息点。

.??????? 可以跟踪长时间不变的遥测点，及该点的值等于特定值时的事件信息。

.??????? 可通过监听遥控、遥调命令来监视相关遥测点的变化情况。?

4 模拟主站

.??????? 具有实际主站自学习功能，通过监听主站通道报文数据，可自动记录实际主站命令序列，并生成测试仪自己的命令序列，真实仿真实际主站，可为子站设备的验收提供主站功能支持。

.??????? 可人工编辑用户自定义的主站命令序列，对主站命令逐条进行测试。

.?????? 命令编辑参数化，使主站命令更符合用户实际要求，极大地简化测试工作。

.??????? 可模拟遥控、遥调操作，并可关联对应的遥信、遥测点，获取关联点的状态或值的信息。

5 模拟子站
