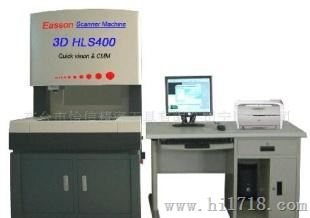

怡信三维激光扫描仪
怡信三维激光扫描仪

怡信三维激光扫描仪

价 格:
电议
型 号:
HLS400
产品介绍

怡信三维激光扫描仪

品牌怡信Easson型号HLS400
类型三维激光抄数扫描仪定位精度0.005mm(mm)
外形尺寸1400x1200x2000mm(mm) 适用范围三维造型

技术规格:
测量行程:600x800x400mm
机台定位精度:0.005mm
扫描方式:三维光线扫描+二维投影
(线扫描---曲面精度 0.05mm
二维投影---轮廓精度 0.02mm )
扫描量测精度:0.05mm
抄数速度:800点/秒
外型尺寸:1400x1200x2000mm
重量:1200kg

机身特点:

    采用零级精度200mm厚花岗石平台作机身机基础,刚性强,稳定不变形,精确度持久保持。
    一体化设计的专用控制电柜,避免复杂的接线外露,保持良好的散热通风,美观可靠,减少人为疏忽造成的损坏。
    采用 1u 光学式电子尺作测量定位,全闭环式运动控制,提高抄数机的定位精度。
    采用稳定可靠的PIII级工业电脑作控制器,以标准的Ethernet连接用户的电脑网络系统分享测量数据,让用户能使用网络上其他较便宜,更高速的普通电脑作复杂的后处理工作。

    采用激光配合双CCD摄影机系统作扫描测量,扫措景深长达150mm,令测量更畅顺.

前所未有的体验
    采用雷射光带扫描,一秒钟扫描500点,独特的第四轴旋转轴,可以一次量取全部的点资料
机台行程
    600mm x 800mm x 400mm x 360°.

高速度高精度
    高速度及高精度的点资料的取得,每秒500点,误差在0.05mm内.

四轴雷射扫描
    能够360°旋转,一次定位,就可以量取全部的点资料。再经由量测系统的运算,自动将所有点资料结合在同一座标系统.

床台主结构
    采用零零级精度200mm厚花岗石平台作机身基楚,可长期确保机台精度及量测时机台的稳定性.

量测景深
    长达150mm,可以一次量取曲面变化大的物件.

全闭环式运动控制
    采用1um光学式电子尺作测量定位,全闭环式运动控制,提高抄数机定位精度在0.005mm内.

物距与雷射头与物件的距离长能够避免物件跟雷射头碰撞的可能,大幅提高操作的安全性.

2组CCD感测器
量测没有死角.

完整的输出格式
    完整的输出格式输出资料格式有STL. OBJ, IGES, DXF. VRML可以跟任何CAD/CAM系统相容和匹配.

四轴雷射(4Axis Laser Scanner)
    1. 强大的扫描方式
    平面扫描 旋转扫描.
    2相位扫描 混合扫描

    2. 先进优越的功能
    软体控制可调雷射功率
    可避免物体表面处理,並减少误差
    软体控制定位误差补偿
    增加精准度
    使用者线上自校
    避免额外费用及维护成本

    3. 易用性 4. 高效率
    4轴自动化扫描. 线雷射扫描
    视窗直觉式操作环境. 高速度,高密度,高精度应用
    利用四轴雷射量测得到的点群资料一般可做两部分的应用.

    a.快速原型制作   b.3D曲面建构
    由四轴雷射量测得到的点资料可以输出为三角网格的格式,如STL,我们可以利用这种格式来制作快速原型(RP)。 由量测的资料直接产生快速原型(BR)是一个很有效率的制程,但如需再后续处理,我们通常就必须建构3D曲面资料;利用四轴雷射系统可以快速且完整地取得实体模型的3D点群当作依据来建构3D曲面,可以得到准确的CAD资料.

逆向工程流程图:1.三维激光扫描->2.逆向工程软体->3.CAD/CAM软体->4.加工中心加工。

逆向工程专用软体:1.PRO/E 软体; 2.UG CAD 软体;3. Geomagic/Geomagic Studio 软体;4.Surfacer 软体

应用范围:
   1、模具制造业、汽车制造业、车轮、摩托车、电子通讯
   2、医学工程、骨络仿真、牙医、牙床、医疗器械
   3、玩具业、鞋业、游戏业、皮纹、高尔夫球、软质物体、浮雕……
