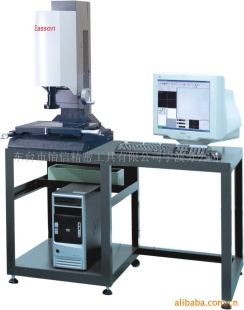

怡信二次元影像测量仪

Easson EV系列二次元影像测量仪采用高解析度CCD影像系统，高精度工作台及0.001mm分辨率光学尺作测量系统，将工作放大40-200倍作精密测量。被测工件清楚地显现于电脑显示屏上，特别适用于卡尺及其它量具无法测量的曲线，超精细零件的测量。

Easson EV系列二次元影像测量仪配备全功能的几何测量软件，可作极复杂及精密的几何测量。

测量结果可用工件图当DXF格式输出至各类通用的CAD软件，如AUTOCAD、MASTERCAM…等等方面使用于抄数。测量结果可连接通用的办公软件，如EXCEL、WORD格式输出，将测量结果保存，让客户能自行作进一步的数据处理，统计分析……等，令QC、QA工作更加简单容易。

仪器型号EV2515测量行程250mm×150mmX、Y轴显示分辨率0.001mm X、Y轴向线性精度U=( 4+L/50 )μm；L为被测长度(单位：mm) X、Y轴向重复精度±0.002mmZ轴（工件限高）150mm 200mm 250mm影像系统摄像头1/2"彩色高解析摄影机影像卡专用10 moons卡镜头高解析度Telecentric Lens 0.7～4.5X视屏倍率19×～125×（实物到17'萤幕1024×768像素）物方视场8.98mm×6.77mm～1.38mm×1.04mm工作距离42mm(焦距77mm)照明透射光源、表面光源均为可调LED环形光传动方式光杆传动＋双导轨操作方式X、Y手轮＋快移Z手轮机台基座、Z轴立柱00级高精度花岗岩平台
