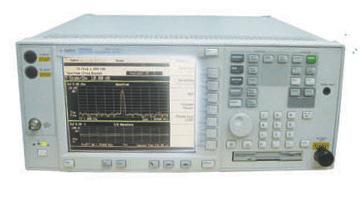

Agilent E4445A频谱分析仪

E4445A PSA 系列频谱分析仪， 频率范围：3 Hz - 13.2 GHz

主要技术指标
性能：
     +/-0.24 dB幅度精度
     -155 dBm/Hz显示的平均噪声电平（DNAL）
     10 kHz偏置时的相噪：-118 dBc/Hz
     10 kHz偏置时的相噪：-118 dBc/Hz
     81 dB W-CDMA ACLR动态范围


分析带宽：
     40或80 MHz分析带宽支持捕获和测量复杂的信号。查看：
     -78 dB（额定值）三阶互调
     0.5 dB IF频率响应
     -78 dB（额定值）三阶互调

描述：
    Agilent E4445A是我们PSA系列现代高性能频谱分析仪中的一种仪器，用于测量及监测高达13.2 GHz复杂的RF及微波信号。

主要特性
动态范围：
     -155 dBm 显示平均噪声级 （DANL）
     +17 dBm 三阶互调（TOI）（+19 dBm 典型）
     -116 dBc/Hz 相位噪声（10 kHz 偏置）（-118dBc/Hz 典型）

精确度：
    ?0.62 dB振幅精度(?0.24 dB 典型)
    ?0.38 dB 频率响应 (?0.11 dB 典型)
    ?0.07 dB 对数放大线性度

速度：
     快速低电平寄生搜索
     <30 ms 快速ACP测量
     50测量/秒本地更新率，45测量/秒远地测量

标准特性：
     了解更多特性及信息，请查阅PSA 系列手册
     具有自动量程功能的全数字IF
     相噪优化
     全套检波器套件
     160个分辨率带宽设置（10%步进)
     2 dB 步进衰减器
     FFT 及扫频测量模式
     门通选扫频
     全套单键功率测量
     用内置的CISPR和MIL标准预兼容EMI检波器和带宽进行EMI测量

可选特性：
     40 MHz 或80 MHz 带宽数字转换器
     内置前置放大器(选项 1DS: 100 kHz - 3 GHz； 选项 110: 10 MHz - 13.2 GHz)
     简便易用的内置PSA系列测量专用键
     调制分析及链接到89601A矢量信号分析软件
