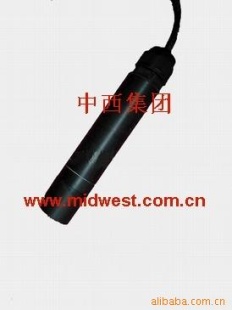

无膜余氯传感器/余氯电极XU60-HL01/02

品牌	midwest	型号	XU60-HL01/02
类型	余氯电极	测量范围	0-0.5/2/5/10/20/50ppm
分辨率	0.01ppm

无膜余氯电极

http://www.hd315.org

XU60-HL01
测量范围：0.01-0.50ppm
XU60-HL02
测量范围：0.02-2.00ppm

分辨率：0.01ppm
PH范围：5-8
有膜否：无

工作原理：
参比电极银/氯化银电极封装在密闭的电解液腔内，工作电极金电极直接与待测溶液接触，参比电极通过导电橡胶与外界溶液完成电荷交换。溶液中的余氯/二氧化氯直接在工作电极表面被还原形成电流，电流大小与溶液中余氯/二氧化氯含量成正比。

特点：
l 不消耗药剂
l 无膜，不受表面活性剂的影响
l 没有微孔，在污水中没有孔洞堵塞的危险
l 通用性好，标准两线制结构，4-20mA 输出，可与其他覆膜电极互
换
l 维护简单，无需更换隔膜
l 温度自动补偿
l 无需压力平衡

技术参数
l 测量范围： 0-0.5/2/5/10/20/50ppm
l 材料：聚甲醛树脂、聚四氟乙烯、金、银，导电橡胶
l 准确度: 范围的±0.1％
l 响应时间:1-60 秒（90％以上响应）
l 温度：5-50 摄氏度
l 电解液使用寿命：1 年
l 输出：4-20mA
l 供电电压：12-24V
l 流速：20-40l/min
l 接口：标准二线制接口或四线制接口
l 外形尺寸：φ25*140mm
l 安装方法：流通池安装
l 标定：两点斜率标定，零点标定用无氯水

应用范围：
l 自来水
l 污水
l 游泳池
l 天然水体

安装方式：流通池安装

维护：
l 校准：余氯用DPD 法、二氧化氯用碘量法校准
l 工作电极表面维护：每个月用小毛刷刷洗工作电极表面
l 电解液更换：每年更换一次电解液

接线方法：

http://www.hd315.org

l 标准二线制接口：传感器红线与仪表二线制接口正输入端“+” 端相连，黑线与二线制接口负输入端“?”端相连
l （建议，不推荐）非标准二线制接口：传感器红线与仪表12-24V电源“+” 端相连，传感器黑线与仪表4-20mA 正输入端相连，同时仪表4-20mA 负输入端与12-24V 电源负端相连历史资料:2008-10-17版本
