保护回路矢量分析仪
- 价 格：
- 电议
- 型 号：
- M309439
产品介绍

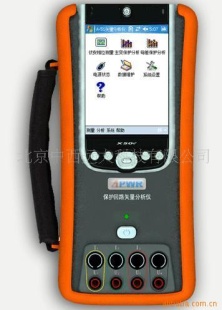

保护回路矢量分析仪
| 类型 | 保护回路矢量分析仪/矢量分析仪 | 型号 | M309439 |
| 测量电压范围 | 见资料（V） | 测量电流范围 | 见资料（A） |
| 测量电阻范围 | 见资料（Ω） |
| 手持式保护回路矢量分析仪型号:M309439 | 货号: |
一、概述 M309439 保护回路矢量分析仪是电力继电保护人员进行保护回路CT接线正确性分析的仪器。可以实现三相电压、电流、相角、频率、功率、功率因数等交流电参数的高精度测量，更为独特的是，能分析主变差动保护及母线差动保护的CT接线的正确性，发现接线错误，并能指出错误的具体原因。 M309439 保护回路矢量分析仪由主机和掌上电脑（PDA）两个组件构成，设计上采用高速MCU处理器作为下位机进行电参数的测量，采用DELL®掌上电脑（PDA）作为上位机进行数据处理及显示，主机和掌上电脑之间通过串口进行通信。M309439 （基本型）提供1套3只常规电流钳（10mA～10A），APWR51B型机在基本型的基础上，额外提供1套3只高灵敏度电流钳（1mA～5A），结合全新的软、硬件设计，实现低于1mA小电流的测量和分析。 二、基本功能 ◆同时测量1至3路交流电压； ◆同时测量1至3路交流电流； ◆测量电压间、电流间、电压与电流间的相位； ◆小电流精确测量相位（基本型机10mA；B型机1mA）； ◆测量频率； ◆测量功率和功率因数； ◆显示六角向量图； ◆进行主变差动保护分析，并给出结论； ◆进行母线差动保护分析，并给出结论； ◆测量数据可存储为CSV格式，可直接由PC机Excel电子表格打开，编辑并输出报表； ◆低功耗设计，3节LR6（5号）碱性干电池，最长持续使用时间可达40小时。 ◆自动量程，软件校准，触摸屏按键，SD/CF卡移动存储。 三、主要技术指标 类型 测量范围 单位 误差 分辨率 电压 5～500 V 0.1%×量程 0.01V 电流 0.01～10（基本型） A 0.1%×读数+0.2%×量程 0.001A 0.001～10（B型） 有功功率 0.05～5000 W 0.2%×读数（PF=1） 0.1W 无功功率 0.05～5000 VAR 0.2%×读数（PF=0） 0.1VAR 视在功率 0.05～5000 VA 0.2%×读数 0.1VA 频率 40～60 Hz 0.1%×读数 0.01Hz 相位 0～360 ° ±2° 0.1° ◆电源：普通3节LR6（5号）碱性干电池，可供连续使用时间达40小时。 ◆工作温度：0～40℃；相对湿度：0～95%无冷凝。 四、产品配置 1、AB51-WR1配置 APWR51主机1台 安装有基本型上位机软件的DELL掌上电脑（包括说明书、安装光盘、USB线）1台 10A电流钳（10mA～10A）3只 电压测试线4条 电压鳄鱼夹4只 电源适配器1只 电源线1条 装有软件的SD卡1个 读卡器1个 使用说明书1本 合格证1张 便携包1个 2、AB51-WR1B型配置： APWR51B型主机1台 安装有B型上位机软件的DELL掌上电脑（包括说明书、安装光盘、USB线等）1台 10A电流钳（10mA～10A）3只 高灵敏度电流钳（1mA～5A）3只 电压测试线4条 电压鳄鱼夹4只 电源适配器1只 电源线1条 装有软件的SD卡1个 读卡器1个 使用说明书1本 合格证1张 便携包1个 | 手持式保护回路矢量分析仪M309439 |
