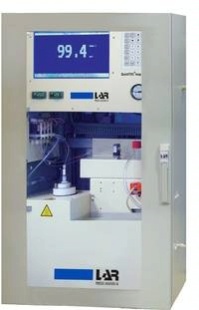

QuickTOC®loop在线分析仪

品牌	LAR	型号	QuickTOCreg;loop
类型	水质在线分析仪	测量范围	//
测量精度	//	电源电压	//
分辨率	//	用途	//

用于超纯和纯净水应用的低ppb范围，精确连续TOC分析LAR公司的QuickTOC^®loop是在线测量总碳(TC)、总有机碳(TOC)、总无机碳(TIC)和溶解总有机碳(DOC)的选择，符合DIN EN 1484，ISO 8245和EPA 415.1。主要特点：在所有在线热氧化TOC分析仪中使用温度；面催化技术；自解释操作；密闭的系统设计，阻止样品站染物；3分钟亏素响应时间；重现性高；操作费用低；红外监测；维护费用低；可通用的TN_b检测；可选双通道测量。当依赖纯净水的工业变多的时候，通常就推荐（或是要求）在线TOC分析方法来证实纯净水的纯度并且免受沾染物的威胁，此沾染物可能威胁到昂贵的系统、公众安全或产品质量。无论在哪里的生产和消费纯净水的时候，QuickTOC^®loop都能很容易地满足最严格的TOC监测要求。一些应用实例，包括生物科技和制药工业中的注射用水(WFI)、电力工业中的锅炉冷凝回流系统、微电子工业的RO和DI水、市政饮用水处理。 高温燃烧技术

QuickTOC^®loop无须添加昂贵催化剂，在超过1200℃高温的条件下运行，优于现行使用的只有680到1000℃的在线热催化氧化工艺。在这样温度下操作，即使是难氧化的物质，无论其中成分，QuickTOC^®loop都能实现快速完全地氧化。 快速且精确的测量结果QuickTOC^®loop以连续批次模式操作，测量时间在3分钟以内，这就确保了日常操作中对短时泄漏点的监测。 操作原理QuickTOC^®loop密闭系统设计，以限制环境和其他沾染物对系统的影响。这使得QuickTOC^®loop可在低ppb范围内获得测量结果。注射少量样品到连续环绕通过高温炉的预制条件的载气流中，可测得TOC。接着，QuickTOC^®loop随后测量此过程产生的CO₂。QuickTOC^®loop从周围大气中抽取所需的载气，因此，无需额外配置气瓶。QuickTOC^®loop注射系统通过一个阀系统和载气回路相连。此阀门系统对载气线关闭，但对样品采集单元开放。样品不是压入的，而是抽出的，通过真空泵到环状样品注射线上抽出。放置泵在待测样品的下游，可以排除从泵中带出沾染物的可能性。环的体积是一个已知常量，排除了因不正确采样量带来不准确结果的可能性。并且四个可选不同的环体积，可以提供给不同工业应用。当阀打开并且环成为载气环路一部分时，注入样品。样品被带入1200℃的高温炉中。所有含碳的组分在高温燃烧下转化为CO₂。这样可以用差分法来计算真实的总有机碳(TOC=TC-TIC)。QuickTOC^®loop密闭系统最重要的特点就是避免了VOCs的损失，然后可确认获得无损失数据的完全测量结果，如果损失了VOCs的数据，则测量显示偏小。无机化合物的测量在另外的反应管中进行，样品注入到酸化水的连续流中，放出的CO₂用载气带出。燃烧气流通过维持在2~4℃的两阶段气体冷却器，接着进入吸收管，再流入NDIR检测器进行分析。 测量与样品制备

测量类型	1200℃下高温燃烧法
测量范围	20 - 2.000 ppb，0，1 - 10 / 20 ppm 2 - 200 ppm，5 - 1.000 ppm 500 - 20.000 ppm
响应时间	3-5分钟(由应用决定)
再现性	2% ± 10ppb
准确性	±2%

 操作和数据输出

高解析率、背光LCD屏

自启动功能

自解释软件，包括维护项目清单及支持项目

工业标准数据接口

 连接

水样	流入：外径6mm不锈钢管(Swagelok)
水样	排出：外径8mm的PVC管
电源	230 / 115伏交流，50/60赫兹
模拟输出	0 / 4 - 20 mA
RS232串行口，用于远程控制
状态输出	4继电器
故障报警	实时归零

 尺寸和重量

箱体	钢IP 54（NEMA 13）
尺寸	1060 x 600 x 520 mm (H x W x D) 41.7 x 23.6 x 20.5 inches (H x W x D)
重量	115 kg 254 lbs
可选	NEMA 4X (Class I Div 2) ATEX Zone 1  1区 ATEX Zone 2  2区
