智能型雷达物位计

1．产品概述

1.1 简介

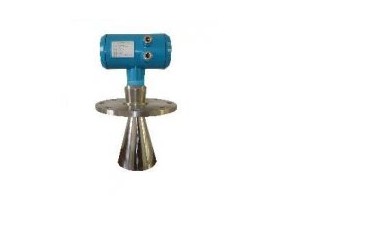

HHLD600系列传感器是先进的雷达式物位测量仪表，测量距离35米,可以用于存储罐、中间缓冲罐或过程容器以及各种料仓的物位测量，输出4…20mA模拟信号。

1.2 特性与优势

● 采用先进的非接触式测量，极其稳定的材料制造

● 测量液体、固体介质的物位

● 可以测量所有介电常数＞1.8的介质

● 测量范围0…20m(可以扩展到35米)

● 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，

● 4…20mA输出/HART（两线）

● 不受压力、温度变化、惰性气体、真空、烟尘、噪音、蒸汽、粉尘、等工况影响

● 不受介质密度、粘稠度和温度的变化影响

● 过程压力可达40bar，过程温度可达250℃， 分辨率1mm，无盲区，高精度。

● 两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。

● 测量灵敏，刷新速度快，安装简便，牢固耐用，免维护。

1.3 测量原理

高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保稳定和精确的测量。

即使工况比较复杂的情况下，存在虚假回波，用的微处理技术和调试软件也可以准确的识别出物位的回波。

1.4 输入

天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比： D=C×T/2 （其中C为光速）

因空罐的距离E已知，则物位L为： L=E-D

 1.5 输出

通过输入空罐高度E（=
