圆度仪

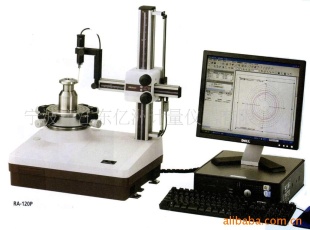

Roundtest RA-120/120P是一种测量操作简便的真圆度测量仪，用于对工件的几何形状进行测量。它具有结构紧凑、操作简便等特点。按照实验室圆度测量仪的要求，它提供了超凡的数据分析能力，并且具有完美的台面旋转精度：约(0.04+6H/10000)μm.

       技术参数

          旋转工作台　重复精度: (0.04+6H/10000)μm   H 为测量高度 (mm) 　转速: 6rpm 　

        工作台有效直径: ø150mm 　调心幅度: ±3mm 　调水平幅度: ±1° 　测量直径: ø280mm 　        工件直径: ø440mm 　工件重量: 25kg 垂直轴 (Z 轴) 　垂直移动: 280mm 　给进: 30mm/rev (粗螺纹), 1mm/rev (细螺纹) 　

       检测高度: 离旋转工作台面280mm 　检测深度: 100mm (最小内径: 30mm) 水平臂 (X 轴) 　

      水平移动: 165mm (包括工作台旋转中心 25mm 的突出量)  测针和测头　测量范围: ±1000μm 　

      测力: 7 - 10mN 　标准侧头: 12AAB681、硬质合金球、ø1.6mm 　测量方向: 双方向　

      测头角度调整: ±45° (带刻度) 数据分析器: 　处理器: 内置 (配备了Roundpak-100 的PC)* 　

      数据采集点数: 最多1,800 点／转　

      数据分析项:圆度、同轴度、同心度、平面度、径向圆周跳动、轴向圆周跳动, 与轴的垂直度、与平面的垂直度、厚度偏差、平行度　

      用于圆度评估的参考圆: LSC, MZC, MIC, MCC 　

      记录器: 内置行式热敏打印机 (外部打印机：选件)* 　记录的放大倍率: X5 - X200,000、自动 (X1 - X500,000)* 　

      粗糙度成分的降低: 低通滤波器, 带通滤波器　滤波类型: 2CR-75%, 2CR-50%, 2CR-75%

(相位校正), 2CR-50% (相位校正、高斯滤波器、滤波器关断　截止值:15upr, 50upr, 150upr, 500upr, 15-150upr, 15-500upr, 50-500upr,

     手动设定* 测量段数最多5 段 (100 段)* *RA-120P Roundtest RA-120 / 120P：袖珍型，价格适中，易于使用，适于车间环境中对工件的几何测量。其数据分析完全可以满足实验室圆度测量仪的要求，探测器的测量范围宽达 ±1000μm，精密旋转工作台具有很高的旋转精度。

      RA-120 基于专用处理器，通过内置于主机的控制面板控制所有的操作。　功能• 切口测量• 基线／测量数据的重新计算• 螺线偏心补偿• 3D 显示的旋转** • 实时显示** • 简化图表排列 (单独图表排列)** • 发线、辅助线、隐藏线、填充线** • 被测数据的颜色设定** • 生成剖面的偏离记录** • 记录剖面的缩** • 数据删除** 　　• 图形分析 (被测点间的位移／角度)** 　　• 频谱分析** 　　• 单齿分析** • 谐波分析** 　　• 以CSV 格式** 输出文本数据** ROUNDPAK 软件的功能供气　气压: 390kPa 　

     耗气量: 30L/min.   电源: 100V AC – 240V AC, 50/60Hz     尺寸 (W x D x H): 450 x 360 x 636mm

    重量: 32kg (主机), 2kg (空气调节机) RA-120 货号: 211-621* (带有机械工作台) 货号: 211-622* (带有 DAT 功能、公制型) 货号: 211-623* (带有 DAT 功能、英制/ 公制型) RA-120P 货号: 211-625* (带有机械工作台) 货号: 211-626* (带有 DAT 功能、公制型) 货号: 211-627* (带有 DAT 功能、英制/ 公制型)
