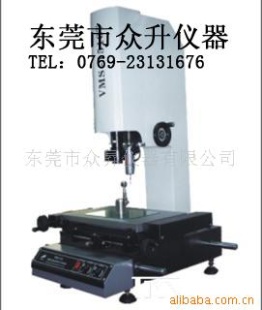

三次元2.5次元影像测量仪

品牌	众升	型号	VMS-1510T VMS-2010T VMS-2515T VMS-3020T VMS-4030T
类型	接触式三坐标测量机



仪器用途仪器适用于以二次元及三次元测量为目的的一切应用领域，机械、电子、仪表、塑胶等行业广泛使用。

特 点 仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与计算机连接后，采用影像及三次元一体的软件测绘图形进行处理及输出。规格参数

仪器型号		VMS-1510T	VMS-2010T	VMS-2515T	VMS-3020T	VMS-4030T
工作台	金属台呎寸(mm)	354 ×228	404 ×228	450 ×280	510 ×290	606 ×466
	玻璃台呎寸(mm)	210 ×160	260 ×160	306 ×196	360 ×160	450 ×350
	运动行程 (mm)	150 ×100	200 ×100	250 ×150	300 ×200	400 ×300
仪器重量( kg )		100	110	120	200	240
测量与瞄准系统		摄影机: 彩色1/3"CCD摄影机                显示器 : 15 英寸彩色显示器
		变焦物镜倍率: 0.7~4.5X                        工作距离 : 108mm
		视频总倍率: 40~255X                            物方视场 : 7~1.1mm
		双十字线发生器                                    数显分辨率 : 0.001mm
Z轴升降: 150 mm		X.Y坐标测量示值误差≤ （3+L/200)μm L为被测长度(单位：mm)；
照明: 表面光源与透射光源均用LED , 亮度可调           电源: 220V(AC) , 50HZ , 30W
测量功能：精密测头为瑞士TESA或英国Renishaw探头，可测线、角、圆、圆心距、角度、高度、平面距、空间距、平整度、球等。 (1) 设备在售后，两年内是免费维修。如果是人为的损坏故障则要按被损坏的部件的实际价格来收取费用。 (2) 公司在接到客户的电话后在24小时内赶到现场，广东省以外在72小时内赶到现场。另外如有特殊情况可酌情处理。 培   训： 培训地点：现场。培训时间：半天。培训内容：设备使用及维护，参加人员为两人,参加培训人员一般要求具备计量基础知识。
