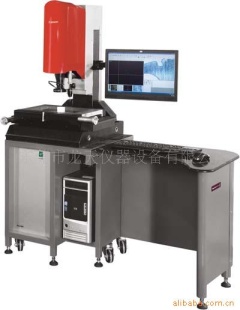

三次元影像测量仪

具功能強大，價格性能比的特點。

采用日本的精密多段倍率，超低變形，遠心光學設計的變焦鏡頭，配上專爲光學測量而設計的專用DSP  200万像素    CCD彩色影像系統，將被測工件的表面紋理清淅細致地顯現，輪廓層次分明，精確無誤地放大20~125倍作精密測量。

以高精度的大理石作機身的支架，配上高精度工作台，X/Y/Z三軸均裝有分辨率爲0.001mm的精確的光學尺測量系統，X/Y/Z軸的量測精度高達（3+L/200）um。

配備由本公司自行開發，功能強大，使用簡單的全功能測量軟件，測量結果可以圖檔DXF格式輸出至各類通用的CAD軟件，如AUTOCAD，MASTERCAM等等，方便用戶使用于抄數應用，相反地，用戶也可將DXF格式的圖檔輸入至本公司的測量軟件內，作直觀測量比較。

配備本公司自行開發，使用簡單的SPC統計分析軟件，使用戶可以輕松對其加工流程進行科學化分析，從而輕易地找出流程中的誤差趨勢，以及工序中存在的問題。所有測量結果均可輸出至通用的辦公軟件，如EXCEL、WORD等格式，方便用戶保存，編制質量檢查報告，或作進一步的處理。

Renishaw高精度接觸式測頭 均可選配英國Renishaw的高精度接觸式測頭，作2D/3D複合測量，使光學影像測量儀變成一台具三座標測量功能的簡單三座標測量機。
本公司的測量軟件提供多種的三座標測量功能，包括Z軸高度、圓球、斜面、圓柱、圓錐等等。使
用測頭的三維測量可與兩維的影像測量混合使用，采用相同的座標系統，使影像的兩維平面測量與三維的立體測量完美、輕松的結合。

[遠心光學設計的高性能變焦鏡頭]
遠心光學設計鏡頭（Telecentric Lens）
是最適用于影像測量，因爲現實的工件大多數都不是一個理想的平面，物體表面高低起伏，若使用一般的非遠心光學設計的鏡頭所摘取的影像，物體的尺寸或位置會隨著物體表面升降，而有所改變，因而增加測量誤差。
所有的光學影像測量儀（除低價的L系列外）均標配遠心光學設計的高性能，超低變形，精密多段倍率變焦鏡頭，即使鏡頭需要隨被測工件表面升降，物體的尺寸也不會改變，保證測量精確度。
在特殊應用或極高要求的應用，客戶也可選配美國或日本各名廠的高性能、高質素鏡頭。

参数资料
