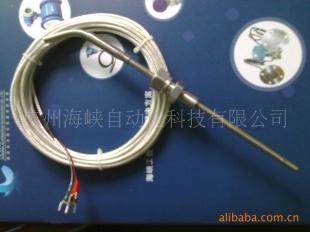

HXWZ/P-191热水系统水温传感器

品牌	海峡工控	型号	HXWZ/P-191
种类	温度	材料	金属
材料物理性质	导体	材料晶体结构	单晶
制作工艺	集成	输出信号	模拟型
防护等级	IP68	线性度	0.2（%F.S.）
迟滞	0.2（%F.S.）	重复性	0.2（%F.S.）
灵敏度	5S	漂移	0.2
分辨率	10

 WZP系列装配式铂热电阻、热电偶、温度传感器   WZ系列工业用热电阻作为温度测量传感器,通常与温度变送器,调节器以及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中-200℃-850℃范围内的液体,蒸汽和气体介质以及固体表面的温度.根据国家规定,我公司从1987年成立起就开始生产符合IEC国际标准分度号的PT100铂热电阻和符合标准分度号的CU50铜热电阻两大类装配式、统一设计型热电阻。 主要技术指标测温范围和准确度

热电阻类别	测温范围℃	分度号	允许偏差Δt℃
WZP型热电阻	-200～850	PT100	A级（-200～650℃）±(0.15+0.002t)
			B级（-200～850℃）±(0.30+0.005t)
WZC型铜电阻	-150～150	CU50	-150～150℃允差±(0.30+0.006t)

注：式中“t”为感温元件的实测温度值。 型号表示

温度仪表	热电阻	热电阻材料	安装固定形式	接线盒形式	设计序号
		P）铂电阻C）铜电阻
			1） 无固定装置2） 固定螺纹式3） 活动法兰式4） 固定法兰式5） 固定螺纹锥形保护管式
				2）防溅式3）防水式非统设：插座式、小接线盒式等
					0）￠16mm保护管1）￠12mm保护管
W	Z	P	2	3	0

热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻值R0的比值：（R100/R0）分度号PT100：A级  R0=100±0.05Ω                   B级  R0=100±0.12Ω                   R100/R0=1.3850分度号CU50：R0=50±0.05Ω                  R100/R0=1.428±0.002  热响应时间      在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%，所需要的时间称为热响应时间，用ㄒ0。5表示。  热电阻公称压力      一般指在该工作温度下保护管所能承受的外压（静压）而不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形、安装方式、置入深度以及被测介质的流速和种类有关。   热电阻电小置入深度       Lmin=L元+15D       Lmin---最小可用置入深度       L元---感温元件长度       D---保护管外径   自热影响       通过热电阻中的测量电流为5mA时，测得的电阻增量换算成温度值不大于0.30℃。     绝缘电阻         常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不大于100MΩ。      工作原理     工业用热电阻分铂热电阻和铜热电阻两大类。热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的.当被测介体中有温度梯度存在时,所测的温度是感温元件所在范围介质中的平均温度。 尽管各种热电阻的外形差异很大,但是它们的基本结构却大致相似,一般有感温元件,绝缘套管,保护管,和接线盒等主要部分组成。WZP型铂电阻的感温元件是一个铂丝绕阻，双支铂电阻主要用于需要用二套显示、记录或
