高精度测刀仪

Werth测量技术公司创立于1951年，总部坐落于德国法兰克福北面的
的大学城吉森。Werth专注于多传感器的三坐标测量机的开发。主要有三大系
列（Scope、Video、Tomo）测量机。Werth测量机的应用范围非常广泛，其
数千个用户和上万台测量机遍及全球；主要应用于汽车、航空、电子、化工、
医药、标准单位等;Werth测量机的测量范围从几十个毫米到数米，精度从几
个微米到百个纳米，测量分辨率到达1个纳米，可集成进去使用的测量传
感器有：接触式单点、接触式扫描、激光、激光线扫描、快速激光、WERTH
光纤测头，WERTH光学测头、普通光学测头、可见光干涉测头、接触式和激
光复合的粗糙度测头，WERTH CT (X光高精度)测头等十多种。

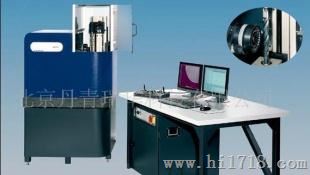

VideoCheck V HA主要特点：
◆ 现场使用的，高精度圆柱零件测量设备，适用于刀具、轴类零件的检测
◆ 人机学直立式设计
◆ 拥有高精度大理石基座，并采用CNC控制
◆ 第二Z轴多传感器防碰撞设计
◆ 旋转轴活动架可配置多种类、多规格的工件卡具，拥有可互换的HSK、SK锥度液压卡盘，可转或不可转
◆ 图象无变形,无扭曲远心光学系统
◆ 轮廓图象处理系统包括滤波
◆ 可附加多种传感器，提高仪器的功能、灵活性、检测速度
◆ WinWerth 测量软件，具有图形交互, 操作界面友好等特点
◆ 快速的光学测量直径和高精度接触式端面，孔和槽的测量以及激光断面扫描

应用范围：
◆ 轴测量程序
◆ 曲轴和凸轮轴测量程序
◆ 滚齿刀 DIN 3968
◆ 滚刀磨损检测
◆ 成形刀具和滚铣刀
◆ 钻头、铣刀
◆ 螺纹丝锥
◆ 标准刀具
◆ 轴类零件

WinWerth 的轴类(刀具)测量软件

主要特点：
◆ 自动生成刀具测量路径
◆ 快速的生成测量程序，适用于各类型刀具
◆ 全自动的对刀具所有参数进行测量
◆ 手动输入刀具数据信息
◆ 可进行刀具测量程序的自由编制
◆ 图形及列表界面显示测量结果
◆ 能够和刀具磨床进行接口，从而指导数控设备数据的修正

灵活的编制测量程序
◆ 基于CAD 格式数据的刀具测量程序
◆ CAD 在线/脱机编程功能，通过对CAD数据模型的点击，完成测量程序的编制
◆ 2D和3D数据可结合使用

名义值与实际值轮廓的比较
◆ 测量实际值和CAD数据的比较或者和标准件轮廓比较
◆ 通过拟合程序，调整实际轮廓和理论轮廓的位置
◆ 迅速地判定测量结果是否合格
