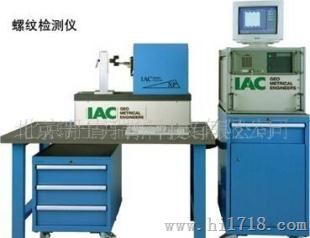

螺纹综合测量仪

IAC螺纹综合测量仪适用于圆柱螺纹塞规、圆柱螺纹环规、锥螺纹塞规、锥螺纹环规、光面环规、光面塞规等各种内外尺寸量规的作用中径、单一中径、大径、小径、螺距、牙型半角、牙型轮廓偏差、轮廓角、锥度等参数的测量，操作简单方便快捷，应用范围广泛，具有极高的测量不确定度，是各计量单位实验室进行此类参数检测的测量仪器。螺纹扫描测量仪为全自动测量，一次扫描完成后自动显示所有的测量参数。

螺纹扫描测量仪所测参数可完全符合2006 年发布的VDI/VDE/DGO 2816-4.9 关于圆柱螺纹规测试规范的要求. 螺纹扫描测量仪在意大利、瑞士、英国、丹麦、荷兰、德国、瑞典、比利时等国家实验室广泛使用，同时被PTB 的螺纹量规校准合作组织所认可及推荐

在IACLIB的数据库中, 存储着上万种螺纹和光面量规的公差极限值，计量工作者可借助于电脑对测量结果进行非常详细的鉴定和评估。
MSXP型螺纹扫描测量仪的制造符合所有I S O 9 0 0 0 的要求。仪器进行初始化和校正后，可进行被测量规的校准测量。
所有的测量轮廓都可转化成DXF格式，通过AUTOCAD系统做进一步的评估和分析。

技术参数
传感器系统      玻璃光栅尺
分辨率              0.01μm
直线导轨         空气轴承
传动装置         直流电机控制
测量力系统     在 2 个方向上的计算机自动控制
计算机19”     工业计算机
气源提供        6 bar, 无水油
电源                220V, 50Hz

HMSXL300/400/500 龙门系列大型螺纹扫描测量仪龙门式结构，气浮导轨，大理石台面超大承重，全自动测量方式，操作简便快捷，应用范围广泛。可满足各种圆柱螺纹塞规、圆柱螺纹环规、锥螺纹塞规、锥螺纹环规、光面环规、光面塞规等各种内外尺寸量规的所有参数的测量，具
有极高的测量不确定度，测量范围宽可达1000mm。
