轴类检测仪

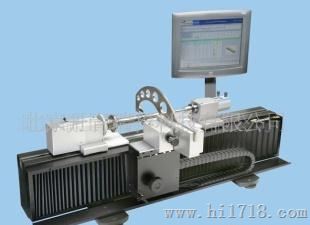

瑞士T R I M O S 公司生产的T W I N N E R 多功能轴类测量系统可完成以下测量任务：长度、直径、距离、递增尺寸、槽宽、槽径、中点距离、角度、孔的位置、曲轴和凸轮轴冲程、跳动、基于工件轴线的跳动、圆度、端面跳动、同心度、对称度、平行度、直线度、圆锥角度、最小值/差值、交点尺寸等。

TWINNER仪器特点：
◆ 稳定性高（仪器基体都由花岗岩制成），精度高、重复性好、操作简便
◆ 在车间环境下，长度、直径和跳动的测量精度能得到保证
◆ 一般情况下，仪器不必经常标定
◆ 更换工件后，无需对仪器进行重新标定
◆ 导轨直线度好<=0.002mm
◆ 顶针头座和尾座可以自由移动，工件可装夹在任意位置
◆ 特殊顶针座可选，可安放于两标配顶针座之间，这样可同时装夹两种（根）工件，可同时测量
◆ 导轨和顶针座间平行度调整方便，在一些情况下（如顶针座受到撞击后）方便调整
◆ 长度和直径测量模块固定于测量支架上，与导轨垂直度好
◆ 测力固定，极大的减少了人为误差
◆ 长度和直径测量模块上装有特殊的机电机构，测量时所有测量结果和测量信息(如测量位置)有自动采集提示
◆ 仪器基体上有3个支架，个安放可选测量模块，第二个为长度测量系统，第三个为直径和跳动测量系统
◆ 光学CCD 摄像系统模块（可选项），可对台阶、倒角、凹槽、过渡圆弧等微小边缘进行非自动寻边测量
◆ 另有各种测头、测量系统可选，例如：孔测头，角度测量系统等，可为客户定做
◆ 计算机：工业计算机 ， Win2000或XP操作系统
◆ 软件：IQTwinner
◆ 数据存储QS-Stat 数据格式，统计分析：Xq,S 等

瑞士T W I N N E R 多功能轴类测量系统各轴均采用光栅测量系统，可检测轴类工件以下参数：长度、直径、距离、递增尺寸、槽宽、槽径、中点距离、角度、孔的位置、曲轴和凸轮轴冲程、跳动、基于工件轴线的跳动、圆度、端面跳动、同心度、对称度、平行度、直线度、圆锥角度、最小值/差值、交点尺寸等。

瑞士TWINNER 轴类测量仪软件功能强大而友好。具有编程、统计、质量控制、多种测量报告等功能。易于编程，可以保存每次测量结果用于SPC 统计(比如QS-Stat)。测量时，无需任何按键操作，可根据程序步骤提示使用人员，在工件图形界面上用箭头提示操作人员下一步操作，程序不会认可任何误操作，并自动提示准确步骤

◆ 编程界面简单，直观
◆ 测量时可由图形提示被测区域或测量点
◆ 预防误操作，不会产生任何错误测量采数
结果显示：
◆ 可同时显示多次测量结果
◆ 并可进行统计分析
◆ 同时显示各个测量装置的信息，并直接显示测量结果
