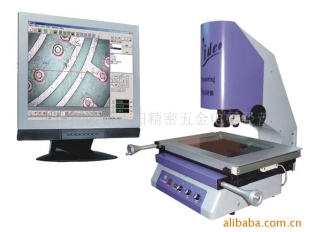

| 300200-CP型简介
结合机、光、电一体将工件利用CCD摄像后放大20-120倍,直接照相或存档作表面观察、测量，亦可像传统投影机一样做轮廓观察测量，图像经计算机处理后，可制作成EXCEL及CAD文档储存、打印，及利用网络进行传送，另可调入工程图与实际工件对比。
机型优势
1、可配多种软件，测量软件十分完美 2、可测盲孔 3、测量精度一般操作3～5um 4、配备斜射灯源，测量更完美 5、ＬＥＤ冷光源 6、无间隙磨擦传动，可切换快速移动
| X、Y轴测量行程 | X150、Y100mm | X200、Y100mm | X300、Y200mm | X400、Y300mm | X500、Y300mm | | Z轴调焦行程 | 140 | | 重现性 | <0.005mm | | 分辨率 | 标准0.001mm | | 测量精度 | 4+L/150um | | 放大倍率 | 连续变倍镜头20-120倍 | | 照明灯源 | 白光LED灯源(上、下垂直投射)+侧灯(卤素灯) | | 机台大小 | 350x270mm | 375x250mm | 530x350mm | 630x450mm | 700x450mm | | 台面荷重 | 20Kg | | 机台重量 | 100Kg | 100Kg | 125Kg | 220Kg | 300Kg | | 外型尺寸 | 520x580x870mm | 560x580x860mm | 770x720x850mm | 940x770x850mm | 940x900x950mm | | 仪器电源 | AC 220/110V 50/60HZ | | 选配 | 1、镜头倍率可选配其它倍率 2、Z轴光学尺 3、计算机系统 |
| 型 号 | TK-2500软件简介 | | 功 能 用 途 | TK2500软件是高精度，高稳定性及多功能之影像量测软件,是一种式专门为复杂工件量测而设计的软件，无需摆正工件，做QC量测的时候它可以，针对工件十字线自动寻边量测的数据，是一种创新性的量测方法，而且不会产生一些人为的误差及取像位置的错误，影响量测的精度。本机测量之数据、影像还可以应你的需要放大到你满意为止，而且可以把影像储存、存档、影像比对或用email传送出去。可作点，线，圆，弧，夹角，两圆交点等几何运算功能，点选视窗中之各项功能键，依循执行各式几何量测。不需牢记各种繁琐步骤，只要选取你要的量测工具即可满足各人特别的不同检测需求。无须告诉系统你将要量测圆、弧、线或什么形状，只要注目于工件上快速地采取量测点，即可于瞬间完成“即时量测” 。 | | 软 件 功 能 介 绍 | 1、 可作点，线，圆，弧，夹角，两圆交点等几何运算功能
2、 点（圆心）X、Y轴坐标值
A、 点、圆、线正负方向角度
B、 圆弧（R角）直径、半径
C、 真值度、真圆度、平行度、直角度
D、两点（圆心）间X、Y轴坐标差
E、 两点间或两圆中心距离
F、 两点间或两圆中心最长最短距离
G、两线之夹角
H、 两线中线
I、 两圆交点、线圆交点、两线交点
J、 点圆距离、线圆距、两点距、两线距、点线距
K、 两线中分线、两点中点
L、 不规则曲线功能描绘实物
M、 量矩形、椭圆功能、
