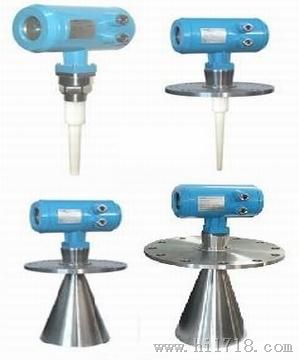

水泥雷达物位计

水泥雷达物位计-江苏金湖雷达物位计安装原理

水泥雷达物位计测量原理
　　调频连续波雷达物位计在测量过程中应用了按照线性变化的高频信号，雷达物位计的信号从天线发出，在被测量平面反射，回波被天线接收。雷达物位计信号的发出与回波接收的频率差被用于进一步的信号处理，频率差对应于测量距离。一个大的频率差应对于一个较大的测量距离。通过FFT频率差被转化为频谱差，进而换算出测量距离。物位与测量距离的差别取决于空罐的高度。
发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。 　　即使工况比较复杂的情况下，存在虚假回波，用的微处理技术和调试软件也可以准确的分析出物位的回波。输入天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比： 　　D=C×T/2 　　其中C为光速 　　因空罐的距离E已知，则物位L为： 　　L=E-D 　　输出 　　通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将 　　自动使仪表适应测量环境。 　　对应于4－20mA输出。
编辑本段应用介质
　　?水泥雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。 　　? 采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
