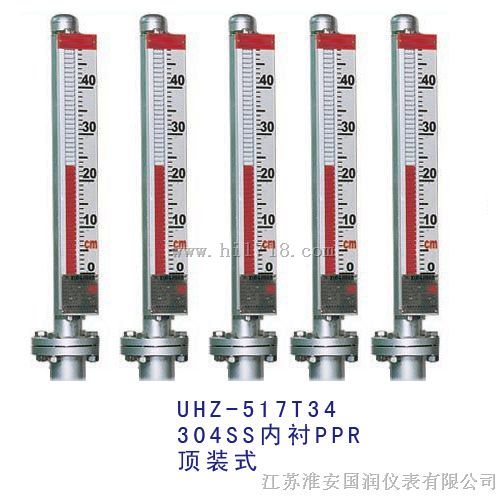

UHZ衬四氟液位计

衬四氟液位计,UHZ衬四氟液位计厂家直销-江苏淮安国润仪表有限公司

http://www.jsyb123.com/

一、 磁翻板液位计概述

翻柱式磁浮子液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。磁浮子液位计配置上、下限开关输出，可实现远距离报警、限位控制。磁浮子液位计配置变送器，可实现液位的远距离指示、检测与控制。根据在容器安装位置的不同，提供侧装和顶装两种形式。根据工作介质不同，提供不锈钢和 ABS 工程塑料两种材质；其中 ABS 特别适用于酸、碱等腐蚀性介质。

二、 磁翻板液位计原理及特点

结构简单 安装方便

检测功能齐全

测量范围大

指示新颖 读数直观

耐腐蚀 防爆

三磁翻板液位计技术参数

     基本型

测量范围：H=500 800 1100 1400 4700 2000 2500 3000 4000 5000 6000 （0~6000mm内由用户任意选择）

     指示精度：526，528型 ±5mm 524型 ±10mm

     介质密度：≥0.45g/cm3

     介质粘度：<1ST（10-4m2/s）

     连接法兰：（1）PN2.5，4.0MPa时，法兰为JB/T82.2-94，DN25 PN4.0可动凸面法兰

              （2）PN6.3，10.0，16.0MPa时法兰为JB/T82.2-94，DN25固定法兰。

              （3）PVC材质法兰JB/T82.1-94，PN1.0MPa，DN32。其它法兰标准（如HGJ，         GB，ANSI等标准）请设计部门和用户注明。

     液位报警器

     输出形式：三常开 三常闭开关信号

     工作寿命：>105次

     供电电源：24VDC 220VAC

     触点容量：220VAC 2A

     报警精度：±5mm

     环境温度：-40~±60℃
         出线口接头：内螺纹M20×1.5

     防爆标志：隔爆型dⅡBT4 合格证号：GYB95141
         本安型ibⅡBT4 合格证号：GYB95142
         本安型敷设电缆的电感、电容量不超过4.2mH、0.13υF
         本安型配用安全栅LB878S或LB978S

液位远传装置
         远传量程：0~6000mm（任意选用）

     精度：±10mm

     回差：±10mm

     输出信号：4~20mADC

     额定负载电阻：250η

     供电电源：24VDC
         环境温度：-40~+60℃出线口接头：内螺纹M20×1.5防爆标志：隔爆型dⅡBT4 合格证号：GYB95139

  本安型ibⅡBT4 合格证号：GYB95140

1、量程范围（mm）：300～19000
    2、介质密度（g/cm3）：0.5～2
    3、介质粘度： ≤0.02Pa.S
    4、工作温度℃：-40～350
    5、压力等级（MPa）：≤32
    6、测量精度（mm）：≤±10
    7、安装方式：侧装式、顶装式、底装式
    8、防护等级：IP65
    9、防爆等级：ibⅡCT4（本安型）、dⅡBT3（隔爆型）
    10、传输方式：4～20mA 或开关量
    11、接口法兰：PN4.5　DN25　 HG20593（侧装式）
        PN1.0　DN100　HG20593（顶装式、底装式），可以根据用户的需要特殊定制。
