测量过热蒸汽的孔板流量变送器
- 价 格：
- 电议
- 型 号：
- GR-LGB
- 品牌/商标：
- 国润
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖

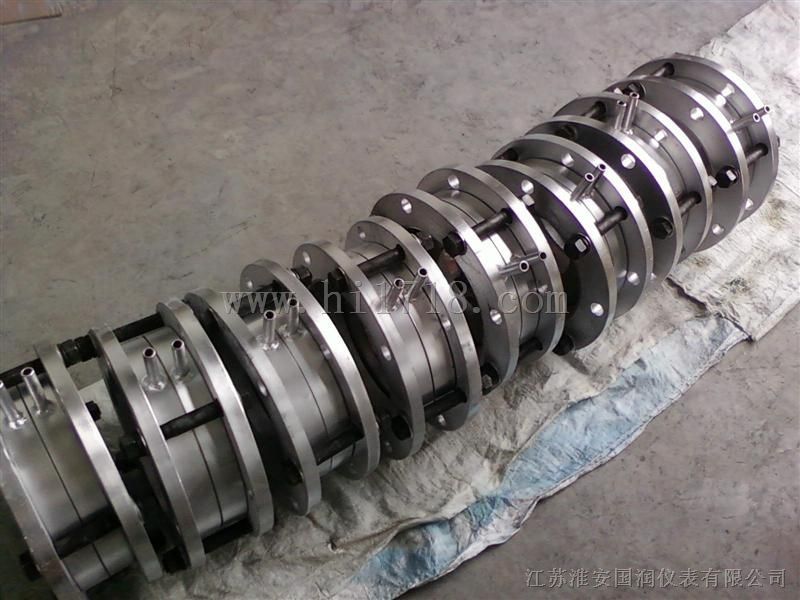

测量过热蒸汽的孔板流量变送器
孔板蒸汽流量计,测量过热蒸汽的孔板流量变送器
一、 孔板流量计概述
差压式孔板流量计是标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。
二、孔板流量计特点及原理
充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。
在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：
c－流出系数 无量纲
d－工作条件下节流件的节流孔或喉部直径
D－工作条件下上游管道内径
qm－质量流量 Kg/s
qv－体积流量 m3；/s
?；－直径比d/D 无量纲
流体的密度Kg/m3；
可膨胀性系数 无量纲
三、孔板流量计技术参数
节流件名称 | 适用管道 （DN mm） | 适用直径比B（d/D） | 应用特点 | 流出系数不确定度Ec% | 设计标准 | ||
角接取压标准孔板 | 环室式 | 50－500 50－500 | 0.2－0.75 0.2－0.75 | 适用于清洁介质其中GD结构适合高温高压条件下流量的测量 | 0.6－0.75% | ISO5167 GB/T2624－93 | |
夹紧环式 | 50－500 | 0.2－0.75 | 易于清除污物，可用于不太清洁流体流量的测量 | ||||
斜钻孔式 | 450－1000（3000） | 0.2－0.75 | |||||
法兰取压标准孔板 | 50－1000 | 0.2－0.75 | 易于清除污物，适用于各种介质 | 0.6－0.75% | ISO5167 GB/T2624－93 | ||
径距取压标准孔板 | 50－1000 | 0.2－0.75 | |||||
角接取压标准喷嘴 （ISA1932喷嘴） | 50－500 | 0.3－0.8 | 压损小，寿命长，尤其适用于蒸汽流量测量 | 0.8－1.2% | ISO5167 GB/T2624－93 | ||
长径喷嘴 | 50－630 | 0.2－0.8 | 压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量 | 2.0% | ISO5167 GB/T2624－93 | ||
经典文丘利管 | 机械加工式 | 100－800 | 0.2－0.8 | 压力损失小，所需直管段小于孔板、喷嘴 | 1.0% | ISO5167 GB/T2624－93 | |
粗焊铁板式 | 200－1200（2000） | 0.4－0.7 | 1.5% | ||||
文丘利喷嘴 | 65－500 | 0.316－0.77 | 同上 | 1.2－1.75% | ISO5167 GB/T2624－93 | ||
1/4圆孔板 | 25－150 |
