饱和蒸汽孔板流量计
- 价 格：
- 电议
- 型 号：
- GR-LGB
- 品牌/商标：
- 国润
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖
产品介绍

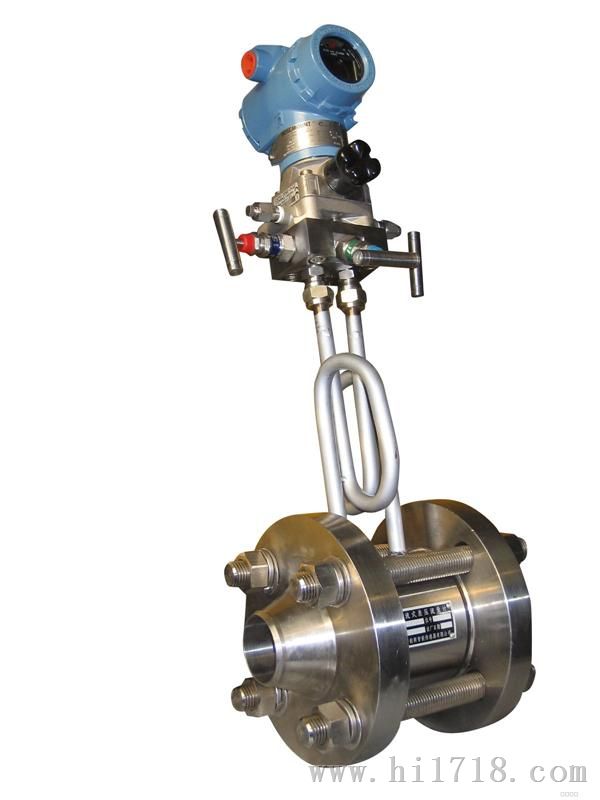

饱和蒸汽孔板流量计
公司网站：http://www.jsyb123.com/
饱和蒸汽孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
孔板流量计适用范围
1. 公称直径： 15 mm ≤DN≤1200mm
2. 公称压力：PN≤10MPa
3. 工作温度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5级，1级
充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。 在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下： c－流出系数 无量纲 d－工作条件下节流件的节流孔或喉部直径 D－工作条件下上游管道内径 qm－质量流量 Kg/s qv－体积流量 m3/s ?－直径比d/D 无量纲 流体的密度Kg/m3 可膨胀性系数 无量纲 四、饱和蒸汽孔板流量计结构 节流装置组成
- 节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
- 取压装置：环室、取压法兰、夹持环、导压管等
- 连接法兰（国家标准、各种标准及其它设计部门的法兰） 、紧固件。
- 测量管
| 节流件名称 | 适用管道 （DN mm） | 适用直径比B（d/D） | 应用特点 | 流出系数不确定度Ec% | 设计标准 | ||
|
角接取压标准孔板 |
环室式 |
50－500 50－500 | 0.2－0.75 0.2－0.75 | 适用于清洁介质其中GD结构适合高温高压条件下流量的测量 | 0.6－0.75% | ISO5167 GB/T2624－93 | |
| 夹紧环式 | 50－500 | 0.2－0.75 | 易于清除污物，可用于不太清洁流体流量的测量 | ||||
| 斜钻孔式 | 450－1000（3000） | 0.2－0.75 | |||||
| 法兰取压标准孔板 | 50－1000 | 0.2－0.75 |
易于清除污物，适用于各种介质
|
0.6－0.75% | ISO5167 GB/T2624－93 | ||
| 径距取压标准孔板 |
50－1000
