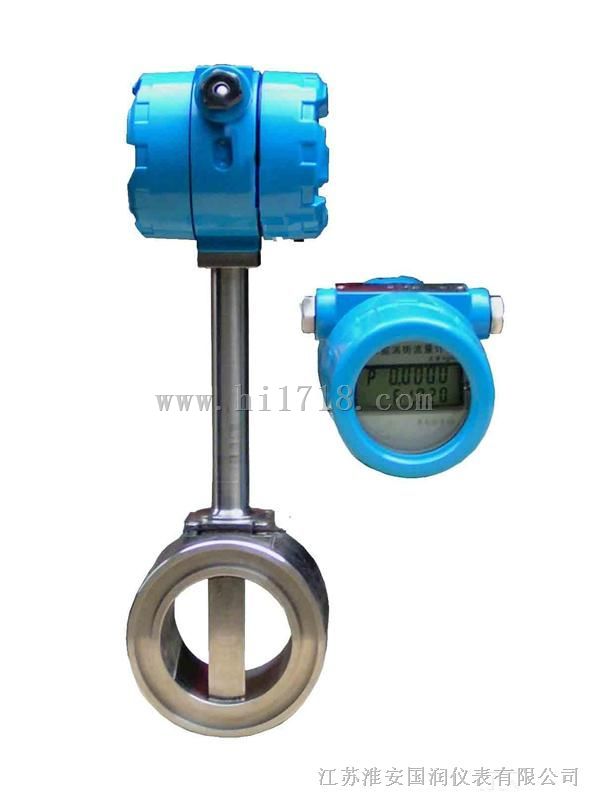

高温导热油流量计GR-LUGB

一、高温导热油流量计产品介绍及应用领域

涡街流量计是根据卡门涡街理论，涡街流量计利用了流体的自然振动原理，涡街流量计以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。涡街流量计采用先进的差动技术，涡街流量计配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，涡街流量计并采用了独特的传感器封装技术和防护措施，保证了涡街流量计产品的可靠性。涡街流量计产品有基本型和复合型两种型式，涡街流量计基本型测量单一流量信号；涡街流量计复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境 涡街流量计具有量程比宽，精度高，安装维护方便和介质适应性广等一系列优点。涡街流量计可广泛应用于石油、化工、冶金、机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理

二、高温导热油流量计产品详细描述

1．结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠 。
2．安装简单，维护十分方便。
3．检测传感器不直接接触被测介质，性能稳定，寿命长。
4．输出是与流量成正比的脉冲信号，无零点飘移，精度高。
5．测量范围宽，量程比可达1：10。
6．压力损失较小，运行费用低，更具节能意义。
7．在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
8．应用范围广，蒸汽，液体，气体的流量均可测量。

三、高温导热油流量计产品特点：

1．测量介质：液体、气体、饱和蒸汽、过热蒸汽。
2．精度等级：液体±1.0%，气体（蒸汽） ±1.5%，插入式±2.5%。
3．工作压力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。
4．介质温度：普通型-40～150℃ 中温型-40～250℃ 高温型-40～350℃。
5．输出信号：三线电压脉冲，低电平0～1V，高电平 > 4V，占空比50%； 二线制标准电流4～20mA；三线制标准电流0～10mA。
6．工作环境：-35℃～+60℃，湿度≤95%RH。
7．工作电源：DC12V；DC24V。
8．壳体材料：碳钢、不锈钢。
9．防爆类型：本安型 ExibIICT1―6。

四、参考流量范围
