高温烟气流量计GR-LUGB
- 价 格：
- 电议
- 型 号：
- GR-LUGB
- 品牌/商标：
- 国润
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖

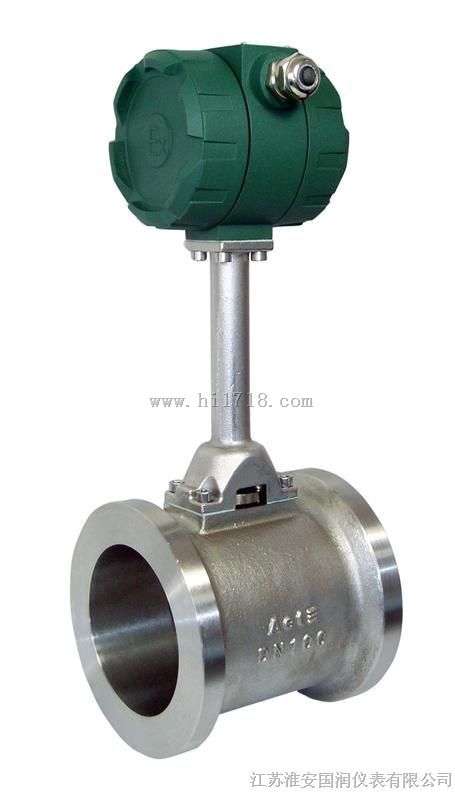

高温烟气流量计GR-LUGB
高温烟气流量计GR-LUGB,高温气体流量计选型-江苏淮安国润仪表有限公司
一、产品概述
GRLU系列涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
二、产品特点
1.涡街流量传感器结构简单，无可动部件，安装维修方便，寿命长。
2.涡街流量传感器压力损失小，量程范围宽。
3.涡街流量传感器压电应力检测体独立地安装在旋涡发生体后方，减少了介质中脏物的影响。
4.涡街流量传感器检测元件不直接与被测介质接触，尤其适合于恶劣环境下的流量测量。
5.涡街流量传感器可现场显示，也可远传，还可与计算机控制系统联网。
三、技术参数
当流体以一定流速流经设置在流畅中的旋涡发生体时，在柱体的下游产生一对交替出现的而且排列整齐的涡列(涡街)，先在柱体的一侧产生，继而在柱体的另一侧产生。这一产生旋涡的理论首先由卡门(Karman)提出，命名为卡门涡街，并给出了频率与流速的关系式，其中系数被命名为斯特罗哈尔数。
◇公称通径：15~1200mm
◇测量介质：液体、气体、蒸汽
◇介质温度：-40~350℃
◇连接方式：法兰卡装式、法兰式、插入式
◇公称压力：2.5MPa、4.0MPa
◇精度等级：1.0级、1.5级、2.5级
◇重 复 性：≤0.3%、0.5%、1.0%
◇本体材质：1Cr18Ni9Ti
◇负载电阻：lt;750Ω
◇供电电源：24VDC、3.6V锂电池
◇输出信号：脉冲频率、4~20mADC、RS485
◇流速范围：液体0.5~6m/s，气体5~60m/s
◇防爆等级：iaⅡCT1—T6本安型(与齐纳安全栅配套使用)
◇防护等级：IP
代号 | 通径 | 流量范围㎡/h | ||||||
LU-25 | DN25 | 1~10(液体) | 25~60(气体) | 蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计 | ||||
WLU-32 | DN32 | 1.5~18(液体) | 15~150(气体) | |||||
WLU-40 | DN40 | 2.2~27(液体) | 22.6~150(气体) | |||||
WLU-50 | DN50 | 4~55(液体) | 35~350(气体) | |||||
WLU-80 | DN80 | 9~135(液体) | 90~900(气体) | |||||
WLU-100 | DN100 | 14~200(液体) | 140~1400(气体) | |||||
WLU-150 | DN150 | 32~480(液体) | 300~3000(气体) | |||||
WLU-200 | DN200 | 56~800(液体) | 550~5500(气体) | |||||
| 代号 | 功能1 | ||||||
N | 无温压补偿 | |||||||
Y | 有温压补偿 | |||||||
| 代号 | 输出型号 | ||||||
F1 | 4-20mA输出(二线制) | |||||||
F2 | 4-20mA输出(三线制) | |||||||
F3 | RS485通讯接口 | |||||||
| 代号 | 被测介质 | ||||||
J1 | 液体 | |||||||
