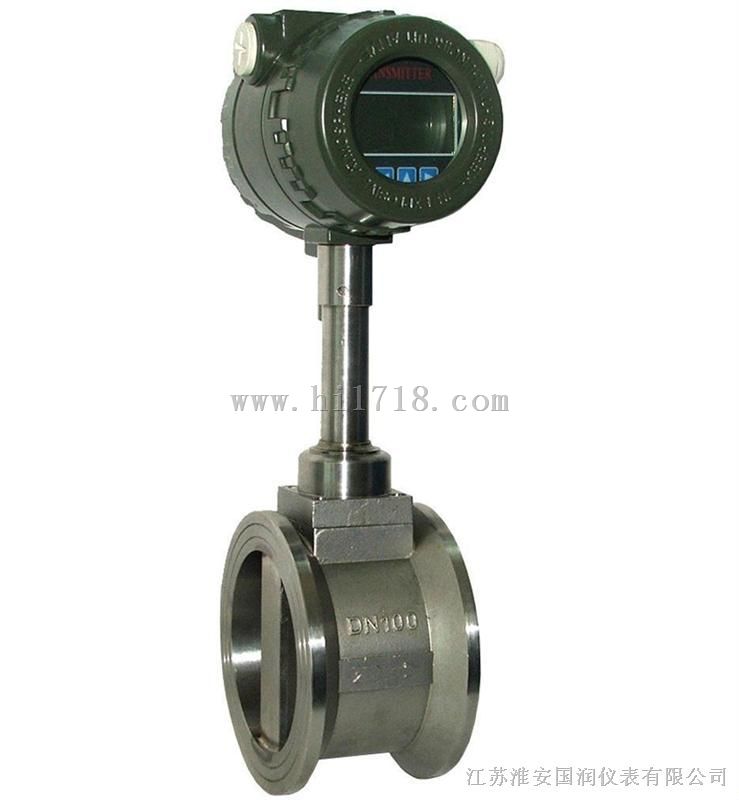

温压补偿过热蒸汽流量计

LUGB涡街过热蒸汽流量计，温压补偿过热蒸汽流量计-江苏国润仪表有限公司13305232762

一、产品概述

    LUGB系列智能涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
二、产品特点

1.涡街流量传感器结构简单，无可动部件，安装维修方便，寿命长。
2.涡街流量传感器压力损失小，量程范围宽。
3.涡街流量传感器压电应力检测体独立地安装在旋涡发生体后方，减少了介质中脏物的影响。
4.涡街流量传感器检测元件不直接与被测介质接触，尤其适合于恶劣环境下的流量测量。
5.涡街流量传感器可现场显示，也可远传，还可与计算机控制系统联网。
三、技术参数
     测量介质： 气体、液体、蒸气

     口径规格 法兰卡装式口径选择 25,32,50,80,100

     法兰连接式口径选择 100,150,200

     流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s

     正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3

     测量精度 1.0级 1.5级

     被测介质温度:常温–25℃～100℃

     高温–25℃～150℃ -25℃～250℃

     输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V

     脉冲电流远传信号 4～20 mA,传输距离为1000m

     仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃

     材质 不锈钢, 铝合金

     电源 DC24V或锂电池3.6V

     防爆等级 本安型EX iaIIbT3-T6

      防护等级 IP65

涡街流量计流量范围：
