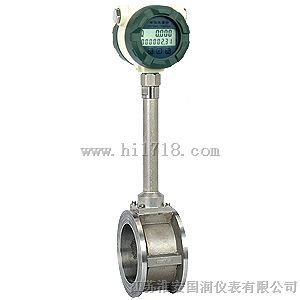

饱和蒸汽流量计LUGB

饱和蒸汽流量计LUGB,涡街补偿型饱和蒸汽流量计-江苏淮安国润仪表有限公司

一、产品概述

   涡街流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。
二、产品特点

1，传感器：材质为钛材，具有重量轻、抗疲劳、耐腐蚀等特点
2，测量精度高，量程比宽，仪表尺寸为DN10 - DN 300(3/8"- 12")
3，底部具有独特的阻尼针结构，可有效地减小震动影响
4，无可动部件，结构紧凑，维护方便
5，参数设置方便快捷，支持HART通讯协议
6，可提供型产品，其标志为ExibIICT5-T2

三、技术参数
     测量介质： 气体、液体、蒸气

     口径规格 法兰卡装式口径选择 25,32,50,80,100

     法兰连接式口径选择 100,150,200

     流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s

     正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3

     测量精度 1.0级 1.5级

     被测介质温度:常温–25℃～100℃

     高温–25℃～150℃ -25℃～250℃

     输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V

     脉冲电流远传信号 4～20 mA,传输距离为1000m

     仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃

     材质 不锈钢, 铝合金

     电源 DC24V或锂电池3.6V

     防爆等级 本安型EX iaIIbT3-T6

      防护等级 IP65

涡街流量计流量范围：
