数字式通用3D寻边器
- 价 格：
- 1870.00
- 型 号：
- 数字式三维工件寻边器带有φ4的测头
数字式通用3D寻边器
| 品牌 | HAIMER海默 | 型号 | 数字式三维工件寻边器带有φ4的测头 |
| 测量范围 | 45*23mm | 测量精度 | 0.005mm |
| 产品适用范围 | φ65mm |
简介：Universal 3D-Taster/Universal 3D-sensor通用三维工件寻边器 对于加工中心(包括铣床)和电加工机床而言,三维工件寻边器是一种高精度、多功能的测量仪器（对于电加工机床，其测尖为绝缘感应测尖）。将3D表固定在机床主轴或电极头上，主轴中心可以精确地定位在夹具或工件的各边上。因此工件零点及长度都可以快速测量及设置。 3D寻边器的优势在于可以从任意方向（X轴，Y轴或Z轴）接近零件。在测量的过程中 ...
产品一： 通用3D寻边器（含φ20的连接杆及标准测尖）
对于加工中心(包括铣床)和电加工机床而言,三维工件寻边器是一种高精度、多功能的测量仪器（对于电加工机床，其测尖为绝缘感应测尖）。将3D表固定在机床主轴或电极头上，主轴中心可以精确地定位在夹具或工件的各边上。因此工件零点及长度都可以快速测量及设置。
3D寻边器的优势在于可以从任意方向（X轴，Y轴或Z轴）接近零件。在测量的过程中，指针始终向一个方向偏移，并始终显示机床主轴中心与工件边之间的距离。当指针指示为零时，表示机床主轴轴线与工件边重合。次使用也无需试验，无需计算，没有正、负号问题。这大大减少了额外的花销，提高了生产效率，并且减轻了工人的劳动强度。
3D寻边器结构非常紧凑，操作极其方便。同机床刀具一样，3D寻边器可以装夹于刀柄上，从而通过换刀或直接安装到机床主轴上。它的测尖无需任何工具就可直接更换。同时为了获得的检测精度，在装配过程中，所有的寻边器均经过严格检验及调整。为了增加安全性，在表的行程末端有红色安全标记。
技术规格:
通用3D寻边器（含φ20的连接杆及标准测尖） | 订货号：80.360.00 |
精度： | 0.01mm |
长度(不含连杆) | 113mm |
标准测尖直径φ4mm | 订货号：80.362.00 |
长测尖直径φ8mm | 订货号：80.363.00 |
SK40(BT40)短刀柄 | 订货号：40.305.20(SK40)40.500.20(BT40) |
SK50(BT50)短刀柄 | 订货号：50.300.20(SK50)50.500.20(BT50) |

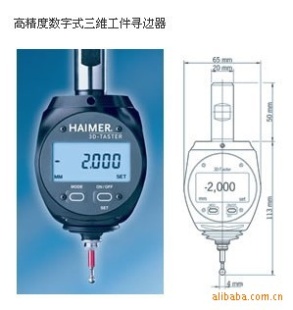

产品二：数字式三维工件寻边器带有φ4的测头
数字式三维工件寻边器是更为先进高精度寻边器。它用于铣床和电加工机床中工件的找正及工件原点的设置。使得机床主轴或电极可快速定位于参考点，具体的数据将以数字的形式直接在显示器上显示。当显示数据为零时，表示机床主轴中心线与测量点重合，故此无需任何计算，机床坐标系就可直接设置。
数字式三维工件寻边器最小分辨率为0.001mm.。因其界面较大，故极大地方便了操作者由远处直接获得测量数据。数字式三维工件寻边器的防溅、防尘设计使其可以直接存放于刀库之中，而不必担心损坏。
技术规格:
数字式三维工件寻边器带有φ4的测头 | 订货号：80.460.00 |
最小测量单位： | 0.001mm |
重复精度： | 0.00
数字式通用3D寻边器相关产品
|
