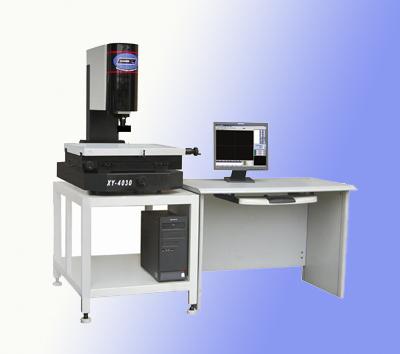

XY-S4030A（增强型）影像测量仪

影像测量仪（增强型）主要配件均采用进口配置，光栅尺采用分辨率0.5um，使物件图像在屏幕上显示更逼真，边界轮廓更清晰，使软件自动寻边，自动捕捉效果更佳。极大的降低了由于人工判断而带来的测量误差，使测量结果更稳定，更精确，可测量工件的点、线、圆、圆弧、距离角度等基本元素，可实现工件的自动寻边，自动捕捉等功能，测量结果可直接转入AutoCAD等相关计算机辅助设计软件作进一步处理。
一、技术参数：

机台型号	XY-S2515A	CCD	1/2〞高清晰彩色CCD
操作方式	手动/快速移动	放大倍率	光学倍率0.7X-4.5X,放大倍率38X-240X
工作行程（mm）	250*150	载物台尺寸（mm）	300*200
乙轴行程（mm）	200	工作台尺寸（mm）	410*280
光栅尺分辨率（um）	0.5	外形尺寸（mm）	680*500*860
重复精度（um）	=<2.0	承载重量（kg）	40
综合误差（um）	=<2.5+L/100	仪器重量（kg）	200

二、技术特点： ①      采用1/2〞高品质工业用彩色CCD。 ②      美国Navitar可连续变倍镜头（光学倍率0.7X-4.5X、影像放大倍率38X-240X）。 ③      光栅尺分辨率为0.5um。 ④      底光和表面光手动可调。
