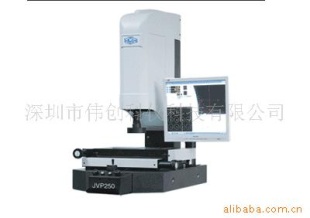

全自动型视频测量仪

技术参数：


产品型号

技术参数
 视频测量仪（全自动型）
 视频测量仪（三坐标复合型）

JVC250
 JVC300
 JVT250
 JVT300

测量行程X×Y×Z（mm）
 250×150×200
 300×200×200
 250×150×200
 300×200×200

仪器外形尺寸（含底座）（mm）
 800×500×1650
 800×500×1650

工作台承重（kg）
 30
 30

操作方式
 自动全鼠标操作
 手动（可切换快速移动）

放大率
 Motor Zoom光学0.7×∽4.5×

影像28×∽180×
 Step Zoom光学0.7×∽4.5×

影像28×∽180×

软件
                     OVM
                  OVM+TMP

电源供电
 （110V/220V）±10%，（50/60）HZ
 （110V/220V）±10%，（50/60）HZ

X/Y测量分辨率
 1μm
 1μm

X/Y测量精度
 （3+L/200）μm
 （3+L/200）μm

重复性
 2μm
 2μm

适合环境
 温度（20∽25）oC，湿度50%∽60%
 温度（20∽25）oC，湿度50%∽60%

CCD
 进口彩色（41万像素SONY CCD Sensor）；
 进口彩色（41万像素SONY CCD Sensor）；

备注
 4相自动可调光源；
 自动对焦测量高度/深度；SPC功能，测量数据可导入Excel/Word或CAD软件。

用途：能高效地检测各种形状复杂工件的轮廓和表面形状及尺寸、角度和位置，特别是精密零部件的微观检测与质量控制。适用于电子、仪器仪表、刀夹具、精密机械零件、精密五金件、电子元器件、塑料与橡胶成品、半导体元器件、冲压件、接插件、模具、汽车、机械加工、军工、航天航空、高等院校、科研院所等行业及各级计量部门或车间检查站。
针对不同型号配备相应功能的测量软件,测量方便、绘图简单、精确度高，易学易懂，描边过程可以任意调整，可以将测量数据导入EXCEL/WORD或AUTOCAD中。

三、特点：

强大的影像测量工具，提供多种测量方法：对点，线，圆，弧，椭圆可直接点取测量，对框选范围进行测量，多点取图测量，自动消除毛边测量，传统投影十字线测量。

自动寻边功能

可对边界自动寻点（可多点测量点，线，圆，弧，角度，椭圆及不规则图形）。

框选范围测量

框选范围自动寻边测量，操作方便、快捷。例：可一次性框选图形边界，而用其它一般软件需重复多次取点，现只需拖动鼠标轻轻一框，即可完成测量，大大减少了工作量。

筛选毛边自动寻边测量

可筛选毛边自动寻边测量线，圆，椭圆，弧等，例如一些盲孔，倒角，不规则图形，毛边产品等。

快速寻边测量

快速取图，鼠标只需轻轻一点，就可自动补捉影像，并且能够将测量图形与实物影像叠合进行比较，避免人为误差。

测量资料统计(SPC)

操作者可根据工件测量要求，自行设定编辑数据统计表。如可统计值、最小值、平均值、偏移值、平均偏移量、标准差、X-R控制边界成员、Xm-R控制边界成员、X-S控制边界成员、PP、Ca、Cp、Cpk等参数。

四相自动
