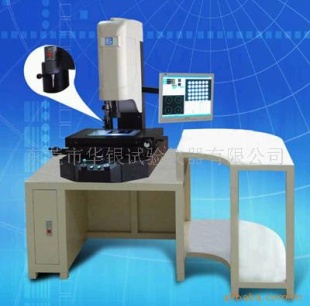

电动二次元影像测量仪

品牌	华银	型号	HYD-3020
类型	全自动三坐标测量机	定位精度	见参数表（mm）

JT-NC 系列全自动光学影像测量仪是专为中小批量重复检查而设计。具有低价位、操作简单、功能强大的特点，特别适用于中小批量抽检用途。 JT-NC 系列全自动光学影像测量仪配有本公司开发的SPC 统计分析软件。方便用户把测量数据进行统计分析，从而掌握加工流程的误差发展趋势，务求在生产过程中能及时发现问题、修正问题，令生产每一环节都不会出现严重错误和浪费。　　 SPC 统计分析软件提供一系列管制图及方法，例如 Xbar-R，Xbar-S，Xmed-R，X-rm 等，及多类型的图表表示方法，如直、横、立体、连线等等，使品管工作更方便，大大提升品质管理的效率。 [ 简单易用] JT-NC 系列全自动光学影像测量仪配有三轴 DC 马达驱动系统，软件具学习功能，用户只须以手动方式将工件测量一次，整个测量过程便会被记录下来，作为以后重复自动测量之用，用户不需要编写任何程式。操作过程简单容易。　　型号 JT-3020NC JT-4030NC (x/y/z) 量测行程 300*200*200mm 400*300*250mm 外型尺寸（长宽高） 120*72*160cm 130*90*70cm 　　机身重量 280kg 410kg 　　重复性 　2um 　　机台承重量 　30kg 　　测量分辨率 　0.001mm x/y/z轴测量精度 　(3+l/200)um 　　光源系统 　全电脑程控，ＵＳＢ控制四路上光源，直轴可调下光源　　传动系统 　软件控制马达传动　　平台结构 　00级花岗石机台及立柱　　镜头 　超底变形，多段倍率远心光学设计镜头（Telecetric lens）　　放大倍率 　光学放大倍率0.7-4.5x,影像放大倍率20x-125x 　标准电脑配置 　C4／2.4G／256M内存／40G硬盘17"寸CRT显示器 　　影像系统 　Easson高度析度CCD影像头(1/2"SONY CCD Sensor)及支专用DSP
