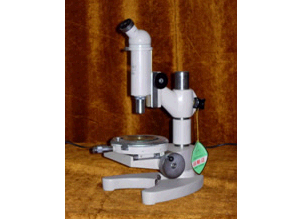

测量显微镜

测量显微镜是光学计量仪器之一，它结构简单，操作方便，适用范围极广，主要用途如下：
1. 直角坐标中测定长度，例如测定孔距，基面距离，刻线宽度，键槽宽度，狭缝宽度，通孔外圆直径等等。
2. 转动度盘测定角度，例如对刻度盘，样板、量规，钻孔模板及几何形状复杂的零件进行角度测量。
3. 用作观察显微镜，以比较法检查工作表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤维等等。


物    镜		目  镜		显微镜 放大倍数	工作 距离	视场 直径
放大倍数 / 数值孔径	焦距	放大倍数	焦距
2.5×/ 0.08	43.40	10× 带分划板Reticle	25.00	25×	58.84	5.6
10×/ 0.25	17.13			100×	7.81	1.4

测量工作台读数装置主要规格
X-轴移动测量范围                 50mm
Y-轴移动测量范围                 13mm
测微器分度值                       0.01mm
测量台转动范围                     不限
测量台刻度盘分度范围               00 ~ 360 0
  测量台刻度盘之分度值                 10
测量台刻度盘游标读数示值             6''''''''
测量精度:
   仪器示值误差±(5+L/15)μm
   仪器示值误差: 包括测量误差与仪器系统误差。
     注： 测量地点温度变化（200 C±30 C）
L-被测件长度（mm）
仪器之主要尺寸：
测量台与物镜之间距离             80mm
测量工作台直径                      120mm
仪器外形尺寸       高325×长262×宽220mm
仪器重量                          约10.6Kg
