1 概述

CS-2LAS-01型双轴数字式线速度计是由西安中星测控有限公司自行研制的数字式传感器,用于测量运动物体两个方向的线加速度。
CS-2LAS-01型双轴数字式线速度计主要由基于MEMS技术的双轴线加速度敏感元件和高性能的微处理器组成。微处理器对实时测量的信号进行非线性校正、零位补偿，然后通过数字接口RS485以数字方式输出双轴线加速度信号。

2 主要技术指标

1） 电源：
输入电压          DC 5V±0.05V
输入电流          < 50mA
2） 测量范围：        ±2 g  (g —当地的重力加速度)
3） 分辨率：          1 10  g
4） 带宽：            10～100 Hz，可选
5） 非线性：          O.2% FS
6） 零偏：            < 6 10  g
7） 零偏稳定性：      < 2 10  g
8） 偏置温漂:         3 10 g /℃
9） 启动时间:         < 500ms
10） 数字输出方式：    RS485接口，即时通讯，输出为十进制的定点数（ASCLL码）
11） 工作温度：        －40～+55 ℃
12） 贮存温度：        －55～+80 ℃
13） 重量：            < 55g
14） 外形尺寸：        38×38×20mm。

3 通讯协议：

    通讯采用异步串行通讯协议。波特率为9600b/s，1位起始位，8位数据位，无校验位,1位停止位。

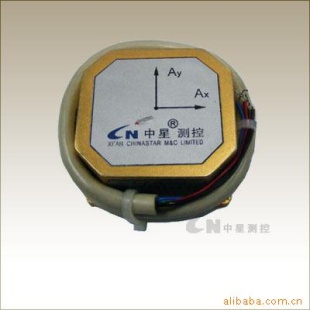

4 外形图

5 安装尺寸（俯视图）

6   接线图

7 注意事项

1） 安装位置应保持水平或垂直。
2） 避免长期在腐蚀性气体下工作。
