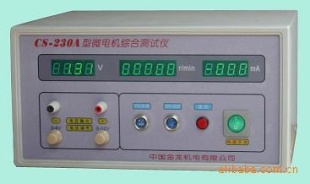

CS-230微电机综合测试仪

CS-230
微电机转速电源

用于测试微电机的转速，
输出电压：0-12伏(可调)
输出电流：0 - 1 安
测试微电机的转速范围：
1000-15000转/分
可测光信号或磁信号
2800元/台
（包括国内运费）

详见http://wztl.net联营产品3

CS-230型

微电机转速电源

微电机综合测试仪

说  明  书

浙制03000133

温州市长力仪器仪表有限公司

CS-230型微电机转速电源微电机综合测试仪

说  明  书

一、概  述

CS-230型系列微电机综合测试仪是我所最近为广大直流微电机生产厂家开发而设计，它具有体积小、功能齐全、测试方便、显示直观可靠，可以连接示波器观察电机线圈工作波形等。

二、主要技术参数

    仪器的正常工作条件

    环境温度：0-40℃

    相对温度：<85％

    电源电压：220V±10％50HZ交流电

    无强烈的机械振动的冲击，无强烈的干扰和其他辐射干扰，无

  大量的灰尘和腐蚀性气体。

    输出电压：0-12VDC±(1％+2个字)

    输出电流：0-1000mACD±(1％+2个字)

    转速测试：1000—30000r／min(分辩率60)

    外形尺寸：长X宽X高255X255X115mm

    重量约3kg

三，仪器面板布置

 仪器面板布置见下图：

  1、输出电压指示（显示输出电压大小）

  2、转速指示（直接显示被测临时性机转速）

  3、输出电流指示(显示被测电机工作电流)

  4、电压输出端子(连接被测电机)

  5、信号输入接口(连接传感器)

  6、复位按钮(工作电压被短路保护后，恢复正常工作)

  7、电压调节旋扭(调节被测电要工作电压大小)

     重量约5kg，仪器体积长宽高255X255X115mm。

四、使用方法

 　 将仪器通上电源，打开仪器背面电源开关，预热30分钟。

将电压调节旋扭到最小位置，使输出电压为“()”V

  　将传感器接头连接到信号输入接口。

 　 将被测电机固定到传感器夹具上。

将连接电机专用线两个插头插入电压输出接线柱上，另一端夹上夹在被测电机的电源输入线上。

    调节电压调节旋扭，使输出电压指示值到电机所需要的电压值。此时，电压表显示的是电机工作电压，电流表显示的是电机工作电流。转速表显示的是电机的转速。

 　　在电压输出过程中，若复位灯亮，电压指示为“0”Ｖ，则
