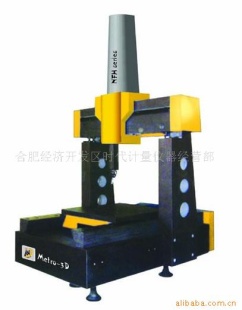

NF-H固定龙门式高精度测量机

NF-H系列三坐标测量机，集多年高精度精密测量机研发与生产经验，采用封闭框架结构，由固定龙门和工作台组成。其牢固的机械结构确保了系统具备的刚性、的稳定性和最小的振动，保证了整个测量空间极高的测量精度。可满足精密零部件检测与高精度曲面扫描、计量室以及标准检具的检定。 NF-H系列数控高精度三坐标测量机采用全花岗岩结构、有限元分析, 从而使测量机整体保持了高稳定性与高可靠性。三轴导轨均采用优质花岗岩，使三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，钢性好、动态几何误差变形最小。 全花岗岩横梁、基座、立柱工作台、Z轴形成整机全封闭框架结构，具有高稳定性、不易变形、热稳定性高等特点。 X轴采用高精度双燕尾导轨、三轴均为中心驱动、高分辨率光栅尺中心安装使各轴运动的俯仰、偏摆得到限度抑制，且产生最小的阿贝误差。 Y轴运动采用中央驱动，避免了Y向运动中的偏摆，提高了Y轴的运动精度, Y轴导轨采用燕尾槽定位方式，以保证运动时的刚性及精度。 三轴均采用世界的柔性钢丝同步齿型带传动，整机运行无任何噪音、定位快速准确、不打滑、长寿命。 Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性。 采用世界大功率电机及伺服驱动器，大大改善运动控制特性，测量机加速、制动、运行更快速平稳。
