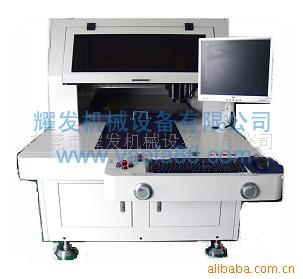

精密二次元自动视觉量测机

品牌	耀发	型号	YF011
测量范围	600	测量精度	0.005
产品适用范围	线路板

精密二次元自动视觉量测机型号：YF011 规格（Specification）
MODEL	RS-4050	RS-5060	RS-6070	RS-100120
量测范围	400×500mm	500×600mm	650×750mm	1000×1200mm
解析	0.001mm（1μm）
量测精度	+0.004mm			+0.005mm
重现性	+3 μm
影像系统	VIA CCD Camera（Zoom X30~X150）
光源	上下光源、LED、同轴光
驱动	Servo Motor/Stepping Motor
软件	Windows System with measurement software
操作方式	3轴、CNC、Remote
Z轴高度	100mm
环境需求	建议温度范围19°~21°（66°~70F°）
机械尺寸Machine Dim	1480x870x1350L.W.H(mm)	1480x1000x1350L.W.H(mm)	1650x1200x1200L.W.H(mm)	2550x1800x1550L.W.H(mm)
机械重量	600kg	700kg	1300kg	2000kg

软体功能

•  具备完整量测功能，量测之数据可存盘 并呼出自动量测
•  影像直接屏幕显示观察，影像可直接存盘
•  提供影像寻边工具，点、线、框、圆、弧都可快速量测
•  可自由设定计算单位：mm.inch.mil
•  可任意设定多重原点
•  小数点位数2-4位
•  提供各式快速面板，快速完成量测功能
•  提供多种尺寸计算功能：自动量测,手动量测

           点(圆心)之X 、 Y轴坐标值
           两点距离           两点最长距离           两点最短距离           两点 X距离           两点Y距离           两线距离
           圆弧(R角)之直径、半径
           两线之夹角           板边           线宽

•  自动对焦
•  自动倍率校正
•  可汇入SPC输入＋﹨－公差值.自动量测.自动比对. 自动判断NG或OK
•  影像可存盘、打印
•  量测数据可存盘
•  量测数据可随时呼出、观察、计算
•  量测数据可转至EXCEL，编制检查成绩报告书
•  加载CNC鑚孔档自动量测,汇入SPC并产生偏移分部图.自动比对判断NG或OK
