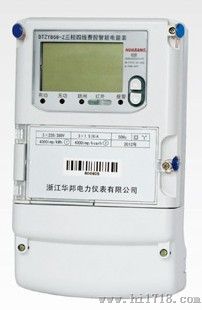

DTZY866-Z三相四线费控智能电能表

DTZY866-Z三相四线费控智能电能表概述

DTZY866-Z/DSZY866-Z型国家电网公司三相费控智能电能表（以下简称“仪表”），具有分时计费和分阶梯计费功能，能够更好地均衡电网负荷。仪表采用汉化液晶显示，具有正反向有功电能计量、四象限无功电能计量、分相有功电能计量、正反向有功需量测量、分时计量、分时计费、阶梯计费、远红外通讯、电力线载波通讯、RS485通讯、事件记录、人性化费控、抄表日电量自动转存、整点、约定、定时、瞬时冻结及负荷记录等功能。

该仪表采用高效能16位MCU芯片和载波通信专用芯片PLCI36G-III-E以及专用电能计量芯片，采用国密SM1算法，在硬件和软件两个层次对敏感信息进行加密，既可以作为电费结算的独立单元，对用户的用电进行精确计费也可以作为远程集中抄表系统中的终端设备，利用低压电力线作为通信介质与安装在配变台区中的集中控制器保持可靠的通信连接，以半双工通信方式将其当前剩余金额、电能量等数据传输到集中器，也能够通过主站或者用户IC卡将电价方案设置到仪表中，是用户用电预付费及实施远程抄表的理想选择。

本仪表综合技术指标符合中华人民共和国国家标准GB/T15284-2002《多费率电能表特殊要求》及GB/T17215.321-2008《交流电测量设备特殊要求：第21部分静止式有功电能表（1级和2级）》的要求，红外通信符合DL/T645-2007《多功能电能表通信规约》的要求。符合中华人民共和国电力行业标准DL/T698-1999《低压电力用户集中抄表系统技术条件》。

DTZY866-Z三相四线费控智能电能表功能特点

1、合相正反向分时计量有功电能、无功电能、有功需量。

2、分相正反向计量有功电能。

3、合相正反向计量有功需量。

4、有功电能计量精确，长期工作不需调校。

5、电压、电流、功率测量功能。

6、具有阶梯计费功能，阶梯起始电量和电价可设。

7、年时区、费率时段、费率电价可设置功能。

8、具有远程费控功能。

9、采用软件扩频方式进行电力线载波通信，准确、可靠、抄读能力强。

10、相互自动中继功能。

11、载波通讯地址自动申请。

12、数据存储功能：存储上12个结算日电量及其它重要数据。

13、定时冻结：存储12次指定时刻、时间间隔的电量等数据。

14、瞬时冻结：可接收瞬时冻结命令，冻结电量等数据，存储3次数据。

15、约定冻结：存储2次新老两套时段/费率/阶梯电价转换时的电量等数据。

16、日冻结：冻结每天零点或设定时刻的电量等数据，可存储2个月的数据量。

17、负荷记录：记录多项运行参数，记录项、间隔时间、起始时间可设置。

18、事件记录功能。

19、事件主动上报功能。

20、具有红外、RS485通信接口。

21、广播校时不要求应答，仅当从站的日历和时钟与主站的时差在±5min以内时执行校时命令，每天只允许校对一次。

22、信息采用LCD显示方式，显示带背光功能。

23、带备用电池，可实现停电抄表与停电显示功能。

24、输入输出接口

①带光耦隔离的无源有功、无功脉冲输出接口；

②红外遥控编程及抄表接口 ，参照DL/T645-2007标准；

③日计时误差检测信号、需量计算周期、时段投切信号多功能输出接口；

DTZY866-Z三相四线费控智能电能表技术规格

参比电流：1.5A、5A、10A、20A

参比电压：220/380V、57.7/100V、100V、380V

参比频率：50Hz

基本误差：符合08/717215.321-2008的要求
