三相多功能电力仪表PD194E-9S4
- 价 格：
- 1
- 型 号：

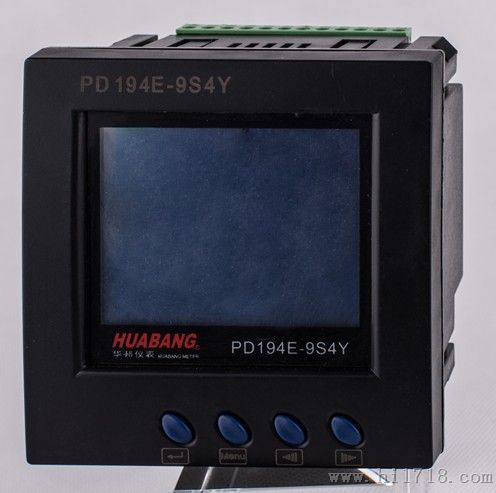

- PD194E-9S4Y
- 品牌/商标：
- HUABANG华邦
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 浙江温州

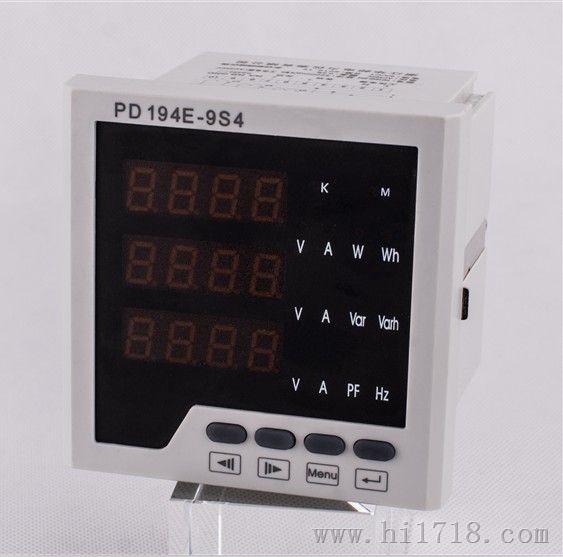

三相多功能电力仪表PD194E-9S4
三相多功能电力仪表的详细信息
一、概述
E系列三相多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表，能够完成电量测量、电能计算、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。测量精度为1.0/0.5级，实现LED/LCD现场显示和远程RS-485数字接口通讯、采用MODBUS-RTU通讯协议。
二、产品特点
■测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
■计量：正反向有功电能，感性容性无功电能电力质量分析:相/线电压总谐波畸变率THDu、电流总谐波畸变率THDi、三相电压不平衡度εu、三相电
■流不平衡度εi
■显示：三排LED数码管显示，可视度高。STN蓝屏、宽视角、高品质、高清晰LCD液晶屏显示
■通讯：RS485通讯，MODBUS-RTU协议
■输出：2路电能脉冲输出（脉冲常数3200imp/kwh)、可选带四路开关量输出、四路模拟量输出（订货须说明 ）
■输入：四路开关量输入（订货须说明）
■扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
■用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理
三、外形及开孔尺寸
外形代号 | 仪表外形 | 产 品 型 号 | 面框尺寸 | 屏装配合尺寸 | 开孔尺寸 |
（mm2） | （mm2） | （mm2） | |||
2 | 42方形 | PD194E-2S4/2S7/2S9/2S9A/ 2SY | 120×120 | 106×106 | 108×108 111×111 |
9 | 9方形 | PD194E-9S4/9S7/9S9/9S9A | 96×96 | 86×86 | 91*91 88×88 |
9 | 9方形 | PD194E-9SY | 96×96 | 86×86 | 92×92 88×88 |
3 | 6方形 | PD194E-6S4/3S4/6S7/3S7/6S9/3S9/6S9A/3S9A | 88×88 | 75×75 | 76×76 |
A | A方形 | PD194E-AS4/AS7/AS9/AS9A | 72×72 | 66×66 | 67×67 |
5 | 5槽形 | PD194E-5S1/5S1Y | 96×48 | 90×43 | 92×44 |
四、技术指标
性能 |
