音波式皮带张力计U-507

型号:U-507音波式皮带张力计

功能:

1)通过模拟信号处理,可测出不同条件下的振动波形,并可读出波形的周期

2)通过周波数频率的处理,换算出张力值

3)自动清除噪音,杂音的干扰

4)大屏幕液晶显示,可同时显示张力值和周波数值和单位测量值和标准张力值和显示单位质量,传送带长度,三种显示方式任选其一

5)有背景灯光设计,可根据使用场所确定是否启用北景灯

6)测定频率可达5000HZ,可用于传送带/线高频范围的测量

7)麦克风对低频的敏感度提高了,可用于大型传送带的测量

8)适用范围:同步带,三角带,多沟带等!

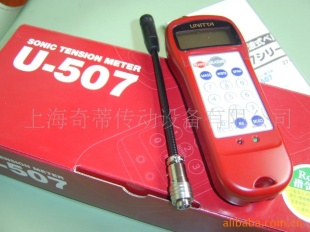

日本制“UNITTA”牌U-507皮带张力计
概要:
被扩张的皮带受到外来冲击,而产生周波,最初的波开细为含有高频率成份和冲击成份,呈不规则的波形,然后才逐渐推移皮带自身的固有的波形,因为振动在短期时间内就会衰减,同时文件伴随着高频率情况下要捕捉到这个皮带的基本波形的周期是很困难的,但是为了微型电脑系统捕捉,再进行独立的数据处理,就能被编入程序的演算式.表示正确的张力值

测量步骤:

1、         幅量的调节（噪音的自动消除）

  通电后按下：“MEASURE”键运之间，会定期检测周围的噪音环境，并自动调整麦克风的敏感度，“MEASURE”键按下后，麦克风的敏感度就固定下来

2、         振动波形的检出

  静止状态下的传送带所产生的音波，用微小的噪音单位测出

3、         杂音的清除

  内藏滤波器可以自动除去杂音成份

4、         周期的测定

  根据周期测定电路测出每个波形的周期

5、         信号处理

 根据摸似信号数据处理，测出来不同条件的振动波形的基本波形

6、         周波数频率换算处理

  从数字健（0-9）输入测定对象传送带的单位重量，幅宽度带的长度，换出张力换算式：

张力值：TO=4*M*W*S*F*10.9N

M:单位质量(带状时=按8/1M*1mm宽度单位来计算)

          线状时=g/1M*长度单位来计算

W:宽度(带状时=输入皮带宽度多少mm

      线状时=输入根数,如:1根线时,就输入1

S:表示被测出的传送带的1次固有的振动数HZ

新功能:

采用高清晰的液晶屏幕,可以显示更多的信息

如: 1、两行显示测定张力和周波数值，可能确认张力和周波数值

 2、两行显示单位测定值和标准张力值（基准）作比较
