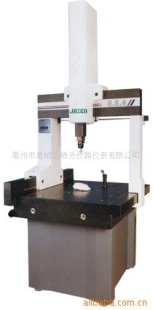

Miracle系列影像复合式三坐标测量机是jaten公司21世纪一代移动桥式测量机。

测量机集单点探测和模拟扫描技术为一体的高性能检测设备，同时可配制接触式和非接触扫描测头。基于新一代高稳定性控制系统，并与精度补偿系统进行结合与优化，加上先进的算法，可实现高速、高精度模拟开环以及闭环扫描。

结构特点Design Characteristic

-固定花岗石工作台，三轴导轨均采用优质“泰山青”花岗岩，因而三轴具有相同的温度特性和抗实效变形能力

-Y轴采用一体化燕尾式导轨，有效消除了运动扭摆，保证了测量精度极其稳定性

-Z轴采用气动平衡，并具有自保护装置，提高了Z向的运动特性

-先进的柔性同步齿型带传动,无间隙，高刚性

-高精度高气膜刚性的自清洁式预载荷气浮轴承

-三轴均采用大功率驱动器、电机及新型双级带减速器，确保传动准确，迅速。

-测量系统：进口renishaw金属光栅

-气动系统、传动及驱动系统控制系统均采用世界产品

MiracleCNC564性能指标CNC564PerformaCNCe Specifications

测量行程Measuring Strokes                                        : 500(mm) x600(mm) x 400(mm)

外形尺寸Overall Dimension                                         : 1350(mm) x 1550(mm) x2350 (mm)

被测工件重量Max part weight   &nb
