| 機能を絞り込み、スリムで低価格にした荷重測定スタンド |
|
| ＫＳ－５０１Ｈ（手動式縦型荷重測定スタンド） |
|
| ■縦型の卓上手動式で荷重測定器を取り付けて、圧縮?引っ張り試験に使用します。
■荷重測定器を取り付けた取付板部が上下に動きます。
■荷重は５００Ｎ（約50ｋｇｆ）、
本体幅は200ｍｍ×奥行き250ｍｍ×高さ455ｍｍ
■重量は弊社標準荷重測定スタンド「Ｋ－５０１Ｈ」に比べ、半分の９ｋｇです。
■価格はオープン価格です。
■樹脂成形品から金属製品の検査に対応出来る様10ｋＮ（約1ｔ）タイプまでのラインナップの検討中。
■組み合わせ適合機種
?プッシュプルテスター：
| 仕様 | | 型式 | KS-501H | | サイズｍｍ（縦×横×奥行） | 455×200×250 | | 重量 | 約9ｋｇ | | 荷重 | ５００Ｎ | | ストローク | １５０ｍｍ | | 送りピッチ | 2.0ｍｍ/1rev. | | 駆動方式 | ハンドル手動 | | 本体色 | アイボリー |
|
|
|

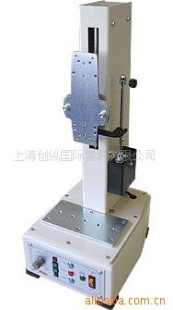

| ＫＳ－５０１Ｅ（電動式縦型荷重測定スタンド） |
|
| ■縦型の卓上手動式で荷重測定器を取り付けて、圧縮?引っ張り試験に使用します。
■荷重測定器を取り付けた取付板部が上下に動きます。
■荷重は５００Ｎ（約50ｋｇｆ）、
本体幅は200ｍｍ×奥行き300ｍｍ×高さ530ｍｍ
■重量は弊社標準荷重測定スタンド「Ｋ－５０１Ｅ」に比べ、半分以下の13ｋｇです。
■価格はオープン価格です。
■組み合わせ適合機種
?プッシュプルテスター：
| 仕様 | | 型式 | KS-501Ｅ | | サイズｍｍ（縦×横×奥行） | 530×200×300 | | 重量 | 約13ｋｇ | | 荷重 | ５００Ｎ | | ストローク | １５０ｍｍ | | 送りスピード | 5～200mm/min
（ハイスピード 200mm/min） | | 駆動方式 | ＤＣブラシレスモータ | | 電源電圧 | AC100V～240V | | 本体色 | アイボリー |
|
|
|
| ＫＳ－５０４Ｈ（手動式縦型荷重測定スタンド） |
|
| ■高荷重化にともなう減速比（ハンドル回転比）の拡大による作業の非効率を軽減するため、早送り機構を標準装備しました。測定後の戻し作業や位置出し等早送り動作で行えます。
■単純な高荷重の圧縮?引張試験に最適な荷重スタンドです。
■お手持ちのロードセルやフォースゲージが取り付く様、取り付け部の改良も可能です。
■荷重???10KN（1ton）
■重量???約45kg
■組み合わせ適合機種
?プッシュプルテスター：ＭＰL-10KN（開発中）
?デジタルフォースゲージ：ＡＲＦ-10KN（開発中）
| 仕様 | | 型式 | KS-504H | | サイズｍｍ（縦×横×奥行） | 690×280×400 | | 重量 | 約45ｋｇ | | 荷重 | 10KＮ | | ストローク | 250ｍｍ | | 送りピッチ | 0.116ｍｍ/1rev. | | 早送り時送りピッチ | 約0.5mm/1rev. | | 本体色 | アイボリー |
|
|
