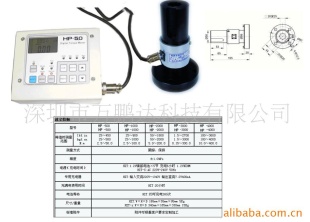

HDP系列扭力测试仪

产品参数

M10
M：普通螺纹；
10：螺杆表示螺纹大径(即螺纹的顶端)为10mm，螺母表示螺纹槽的直径；

17表示螺杆(或螺母)六方的对边距离是17mm。就是说扳手开口为17mm时正好能卡住螺杆(母)的六方。
螺丝扭力标准
目前常用之螺丝扭力标准

     A B C D E
M3   8 8 6 10 12
M3.5 10 8 6 — —
M4   16 12 8 20 22
M5   30 20 12 — —
M6   50 30 — — —
M8   120 70 — — —
M10  240 140 — — —
M12  420 260 — — —
单位：Kgf.cm;
容许误差：±10%
A、 铁螺丝与铁螺帽（螺孔）之固定，如：
*箱体各组件之组合。
*接地螺丝、螺帽之固定。
*PCB固定于箱体。
B、铁螺丝、铜螺帽（螺孔及铝合金材料螺孔之螺定，如：
*电晶体或线材端子固定于铝散热片上。
*铝散热片固定于PCB上。
*大电容或电晶体端子（TERMINAL）之固定螺丝。
*RS-232六角铜柱之固定。
C、铁螺丝（自攻）锁于塑胶孔。
*塑胶面板固定于箱体。
*PCB固定于塑胶面板上。
D、铁螺丝（自攻）锁于板厚1.0之抽牙孔。
*M3抽牙也为ф2.8(+0,-0.05)
*M4抽牙孔为ф3.65(+0.05,-0)
E、铁螺丝（自攻锁于板厚1.2之抽牙孔，抽牙孔尺寸同D项。
