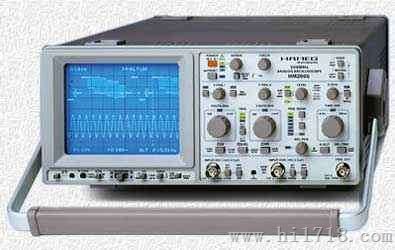

HM507模拟/数字示波器
- 价 格：
- 15800
- 型 号：
- HM507
- 品牌/商标：
- 德国惠美
- 企业类型：
- 贸易商
- 新旧程度：
- 全新
- 原产地：
- 德国
产品介绍
HM507模拟/数字示波器
|
特点 |
■单次、取样、包络、平均、滚动和XY模式
■每个通道2k点存储器
■预触发/延时触发-10格至+10格
■水平时基100s-100ns/格，X放大高达20ns/格
■可编程数学信号处理
■用于控制和信号数据传输的RS-232接口，包括Windows?软件
■有关技术参数和和功能，请参见HM504-2
技术指标
| 垂直特性 | ||
| 工作模式： | 仅为通道I或II | |
| 通道I和II(交替或断续) | ||
| 通道I和II的和或差 | ||
| 反向： | 通道II | |
| XY模式： | 通过通道I(X)和通道II(Y) | |
| 带宽： | 2×0-50MHz(-3dB) | |
| 上升时间： | <7ns | |
| 过冲： | 1% | |
| 垂直精度： | 1-2-5步进 | |
| 1mV/格–2mV/格： | ±5%[0–10MHz(-3dB)] | |
| 5mV/格–20V/格： | ±3%[0–50MHz(-3dB)] | |
| 可变(不确定)： | >2.5%(1至>50V/格) | |
| 输入阻抗： | 1MΩ||18pF | |
| 耦合： | DC，AC，GND(接地) | |
| 输入电压： | 400V(DC+AC峰值) | |
| 触发 | ||
| 自动模式(峰-峰值)： | 20Hz-100MHz(≥5mm) | |
| 正常模式(带电平控制)： | 0-100MHz(≥5mm) | |
| 斜率： | 正或负 | |
| 触发源： | 通道I或II，通道I/通道II交替(≥8mm)，电源和外部 | |
| 耦合： | AC(10Hz-100MHz) DC(0–100MHz) 高频抑制(50kHz–100MHz) 低频抑制(0–1.5kHz) | |
| 触发指示灯： | LED | |
| 延时触发： | 通过电平控制和斜率选择 | |
| 外部触发信号： | ≥0.3VPP(0–50MHz) | |
| 有源电视同步分离器： | 场和行，+/- | |
| 水平特性(模拟和数字) | ||
| 模拟模式： | ||
| 水平时基： | 0.5s/格-50ns/格(1-2-5步进) | |
| 准确度： | ±3% | |
| 可变(不确定)： | >2.5%(1至>1.25s/格) | |
| X放大倍数×10： | 10ns/格(±5%) | |
| 准确度： | ±5% | |
| 延时时间(可选择)： | 140ms–200ns(可变) | |
| 释抑时间： | 可变至大约10:1 | |
| XY模式： | ||
| X放大器带宽： | 0-3MHz(-3dB) | |
| XY相移<3°： | <120kHz | |
| 数字模式： | ||
| 水平时基： | 100s/格-100ns/格(1-2-5步进) | |
| 准确度： | ±2% | |
| X放大倍数×10： | 20ns/格 | |
| 准确度： | ±2% | |
| XY模式： | ||
| X放大器带宽： | 0-50MHz(-3dB) | |
| XY相移： | <3°(<10MHz) | |
| 数字存储 | ||
| 工作模式： | 采样、滚动、单次、XY、包络、平均、随机等效采样 | |
| 内插： | 线性内插 | |
<
